CTI半導體檢測及分析中心，致力于為消費品級、工業品級及車規級半導體行業客戶提供一站式測試、分析及認證解決方案。目前實驗室分別引入Thermo Fisher、HANWA ELECTRONIC雙品牌ESD測試平臺。

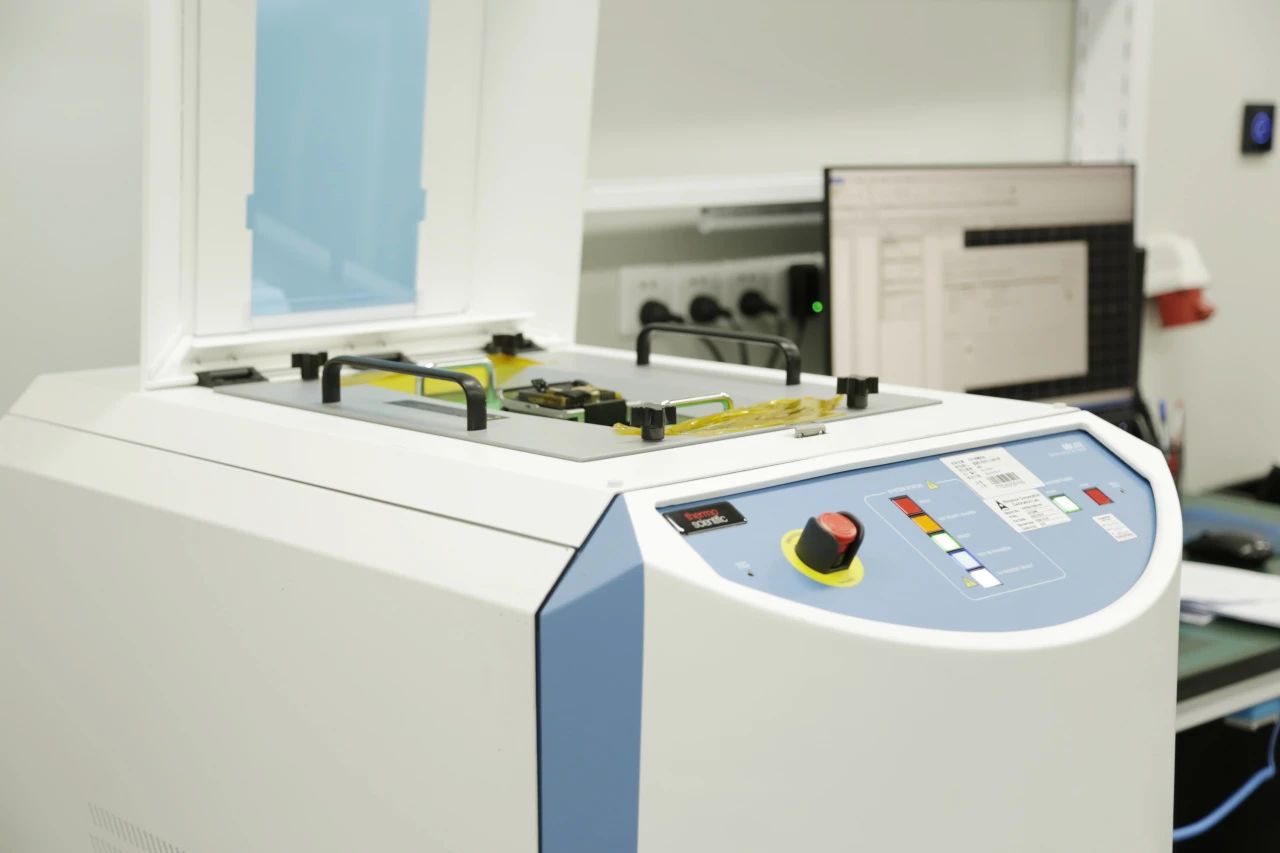

　　Thermo Fisher MK4規格

　　Thermo Fisher MK4高管腳數ESD測試機，可以滿足多管腳數芯片測試需求。

　　相比傳統的Thermo Fisher MK2測試機，Thermo Fisher MK4支持最高2304pins，避免了多余的轉板手續，大幅提高了ESD測試效率。

• 支持2304pin；
• 滿足HBM/LU最新規范；
• HBM最高測試能力達8KV；
• LU測試有7組電源供應；
• 內建Curve Tracer可在ESD測試前、后進行IV量測；
• 高電壓高電流+/-10V/10A 100V/1A；
• 速度特快，10 pulse/Sec；
• 支持QFN/QFP/SOP/SOT/BGA等封裝。

　　HANWA ELECTRONIC N5000規格

　　HANWA ELECTRONIC N5000專業檢測儀器，可進行HBM/MM/Latch-up等專業檢測。其特色在于機臺到GND距離長度極短，減少了繼電器寄生電容，提升了測試準確性和可靠性。

• 支持768pin；
• 滿足HBM/LU最新規范；
• HBM最高測試能力達8KV；
• LU測試有7組電源供應；
• 內建Curve Tracer可在ESD測試前、后進行IV量測；
• 高電壓高電流+/-10V/10A 100V/1A；
• 速度與Thermo Fisher MK2一致；
• 支持QFN/QFP/SOP/SOT/BGA/CSP等封裝。

　　常見測試問題答疑

　　問：MK2和MK4是GND relay free的嗎？

　　答：MK2和MK4不是GND relay free的設備，是用relay，對所有的Pin腳進行接觸的設備。

　　問：機臺GND relay寄生電容對MM，CDM波形有影響嗎？

　　答：MM測試的時候，一般要使用socket board進行測試。機臺在和Socket board接觸的時候，是relay進行接觸的，所以MM的波形是受到寄生電容的影響的。但是，由于MM是200pF 0ohm的放電模型，放電電流會比較大，因此受寄生電容的影響會比HBM小一些。CDM在測試的時候不使用Socket board，所以不受寄生電容的影響。

　　問：ESD HBM測試IO to IO時，由于大部分pin都已經接入，還會有寄生電容的影響嗎？

　　答：對沒有接地的Pin來說，也是有可能產生比較大的寄生電容的，所以還是會受到寄生電容的影響。

　　問：ESD寄生電容是從測試角度看的分析，但是從ESD保護角度看，GCMOS也會設計電容來保護電路，那么機臺對這種大電容芯片有好處還是壞處？

　　答：無論是何種形式的保護電路，寄生電容都會有不好的影響。因?yàn)榧纳娙菔菍?dǎo)致HBM波形發生失真的原因，波形失真的話，就不會得到滿足規范的測試。

　　問：如何解決寄生電容問題？

　　答：在傳統的ESD測試中，寄生電容問題一直是一個挑戰。MK4測試機采用繼電器進行接觸，不是GND relay free設備，CTI華測檢測充分考慮到了這一點，并提供了專業的解決方案。

　　在HBM和MM測試中，CTI華測檢測使用Socket board進行測試。雖然受到寄生電容的影響，但在CDM測試中，不使用Socket board，從而避免了寄生電容的影響。

　　CTI華測檢測擁有ESD領域資深技術團隊，為客戶提供專業的測試報告和技術支持。CTI在上海、合肥、中國臺灣新竹等地設有ESD/LU實驗室，配備專業的ESD檢測儀器，確保為客戶提供高質量的ESD測試服務。
