ELFR 測試，全稱為 Early Life Failure Rate（早期壽命失效率）測試，是一種通過高溫高壓加速測試，快速識別和排除早期失效器件的方法。其目的在于評估產品在早期階段的失效率，有效降低產品的初始失效風險，從而提升產品的可靠性。

芯片的失效率在其生命周期內呈現出近似浴盆曲線的變化趨勢，分為早期失效期、偶然失效期和耗損失效期。ELFR 測試主要針對早期失效期，在此階段，產品失效率較高，且會隨著時間的推移而迅速下降。通過 ELFR 測試，能夠在產品投入市場前發現并解決潛在問題，避免早期失效帶來的負面影響，如客戶投訴、召回和品牌損害。

測試方法

樣品準備

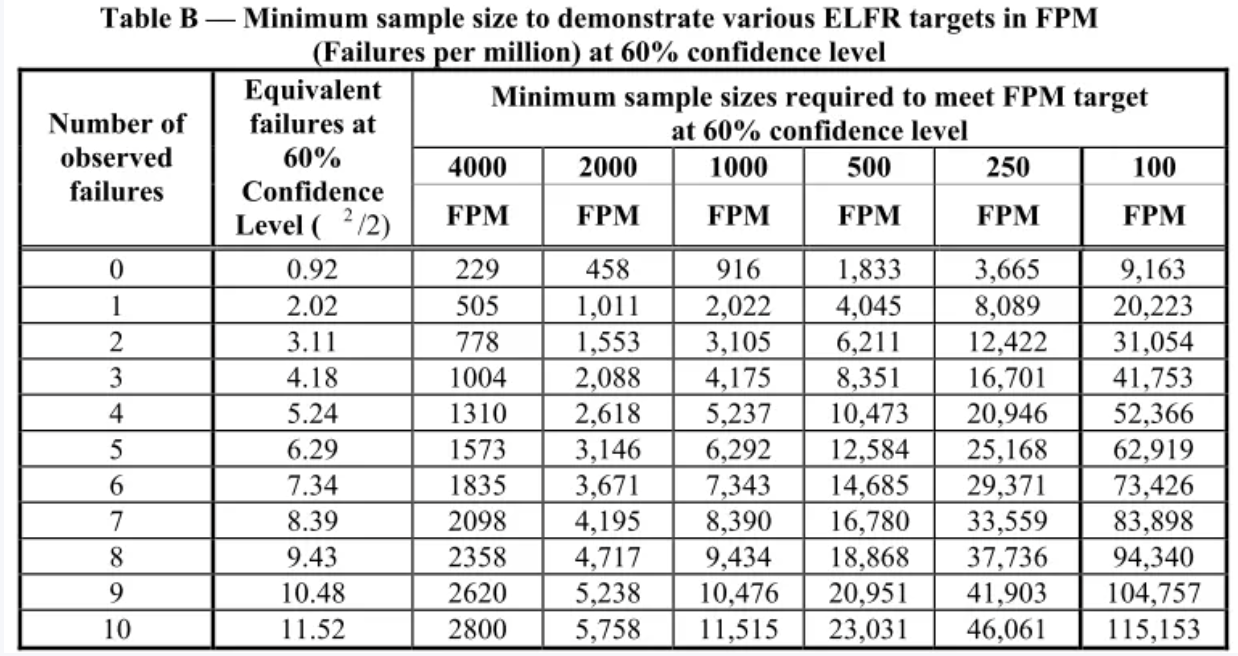

選取一定數量的器件作為測試樣品，這些樣品應代表生產批次的典型特性?？筛鶕?jù)FPM要求選擇對應測試數量，如下Table B 為JESD47在特定置信度下對樣品最小數量需求說明。

測試環境設置

將樣品放置在特定的高溫環境中，通常溫度會設置在比器件正常工作溫度高一定程度的水平。例如，對于一些集成電路，可能會在 125℃或更高的溫度下進行測試。

施加工作條件

在高溫環境下，對器件施加穩定的工作電壓、電流、工作信號等條件，使其處于工作狀態。

持續測試時間

通常會持續48≦t≦168 hrs。

監測與記錄

在測試過程中，持續監測器件的電性能參數，并記錄這些參數隨時間的變化情況。

結果評估

1.在高溫測試結束48小時之內進行電性能測試。

2.統計出現早期失效的樣品數量，并計算產品的早期失效率。早期失效率的計算方法與公式參考：JESD74。

3.根據測試結果，判斷產品是否符合早期失效率的要求。如果產品的早期失效率超過了規定的指標，則產品不合格；如果產品的早期失效率在規定的指標范圍內，則產品合格。

標準與規范

為了確保 ELFR 測試的準確性和可靠性，美國電子工業協會（JEDEC）制定了一系列關于集成電路（IC）封裝和封裝材料的標準，JESD22-A108標準用于規范 ELFR 的范圍與實驗方法。同時，國際汽車電子協會（Automotive Electronics Council，AEC）制定的 AEC-Q100-008 等標準對汽車電子芯片的可靠性測試進行了詳細規定。
