在板級電路中，跌落測試是一種重要的可靠性測試方法，主要用于評估電路板在受到?jīng)_擊和振動時的性能和可靠性。

　　·測試背景與目的

　　在電子產品實際使用過程中，可能遭遇各類意外跌落沖擊，其中電路板與芯片之間的焊點最易失效。板級電路跌落測試旨在模擬產品的使用情況，檢驗電路板在受到跌落沖擊時的可靠性和穩定性。

　　電子產品在汽車領域的應用中，因為汽車行業由于產品應用關系到人身安全，對產品的可靠性要求極高。這種高要求使得汽車電子供應商在產品質量可靠性驗證方面必須投入更多的精力和資源。汽車行駛時經常受到各種意外振動沖擊等應力影響，因此板級電路跌落測試成為電子產品車規測試的重要項目之一。

　　·測試方法

　　▼選擇合適的測試設備

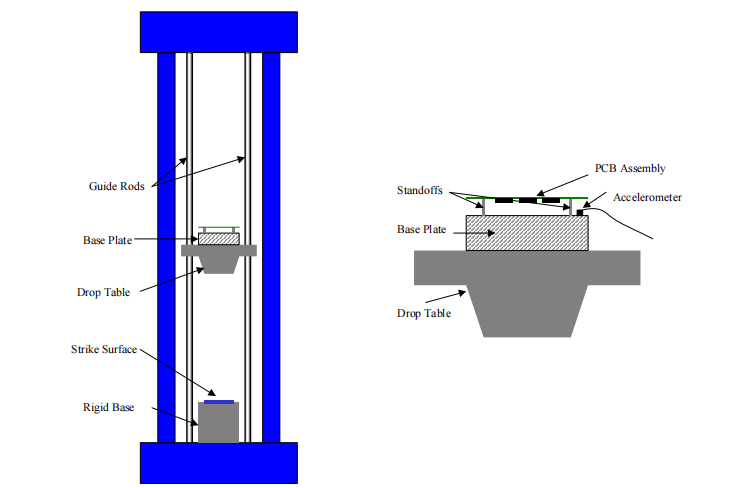

　　跌落通常使用專門的跌落沖擊試驗機進行測試，該設備可以精確控制跌落高度、加速度、脈沖時間和次數等參數。

　　測試過程中通過專業的瞬斷監控設備監控產品電路的變化情況。

　　▼樣品要求

　　依據測試標準制作測試PCB，待測試的樣品應該是菊花鏈?zhǔn)降摹Ｍㄟ^將樣品與PCB進行貼裝，并將樣品焊點與PCB端設計為導通模式，從而形成一條或多條回路，即為菊花鏈電路結構。

　　菊花鏈?zhǔn)且环N依次連接多個元件或節點的方式，就像菊花的花瓣依次相連。在板級電路Drop測試中，將多個測試點通過特定的導線依次連接起來，形成一個菊花鏈結構。當電路板受到跌落沖擊時，可以通過監測菊花鏈上不同位置的信號變化，來判斷各個測試點的受影響程度。例如將PCB板的輸入和輸出端由焊線引出到專門的故障事件檢測儀或者具有相應功能的測試設備，就可以實時監控跌落過程中的阻值變化狀況。如果在跌落過程中，鏈路中有開路狀況發生，阻值就會明顯增大。

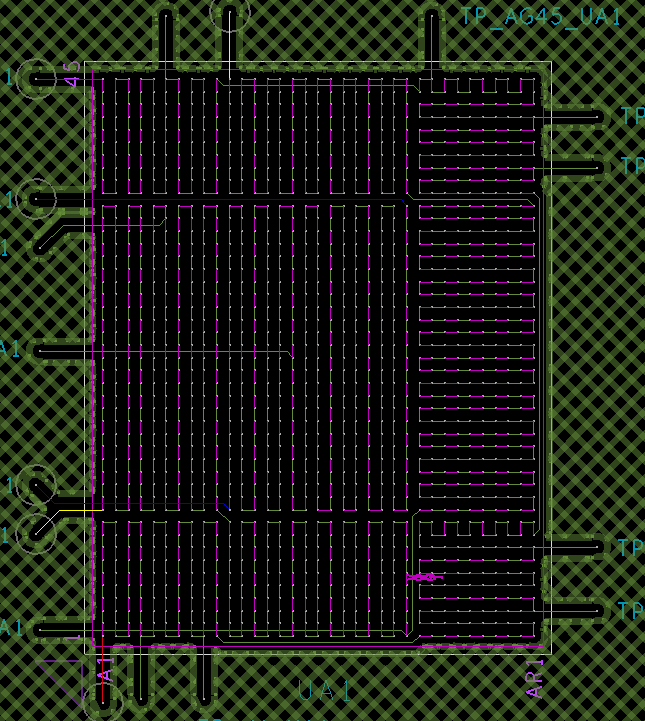

PCB Layout示意圖

　　▼測試條件

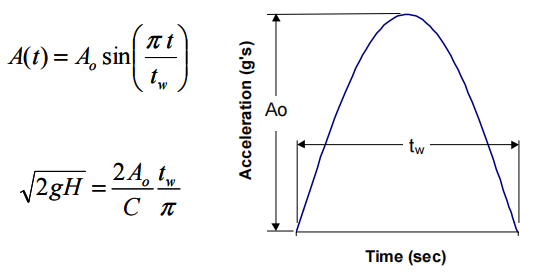

　　將連接好菊花鏈的電路板固定在專門的跌落沖擊測試設備上。依據產品的使用環境和要求，確定沖擊波形、加速度、脈沖時間和次數等參數（例如1500 Gs,0.5 millisecond duration,half-sine pulse），以模擬不同程度的跌落沖擊。

　　連接測試設備，如示波器、瞬斷儀、數據采集系統等，以便在測試過程中監測和記錄信號變化。

　　啟動測試設備，讓電路板進行跌落沖擊。監控分析信號變化的幅度、持續時間、頻率等特征，判斷電路是否出現故障，如信號中斷、短路、元件損壞等。

　　▼結果分析

　　對測試后的電路板進行外觀檢查和功能測試，DPA破壞性分析，確定是否出現了元件脫落、焊點開裂、電路短路等故障。

　　根據測試結果，評估電路板的可靠性和抗沖擊能力，判斷是否符合設計要求和相關標準。

　　如果測試結果不滿足要求，需要分析原因并進行改進，如優化電路板的結構設計、加強元件的固定、提高焊接質量等。

　　·測試標準

　　板階電路跌落測試，通常依據的標準是JESD22-B111，針對手持電子產品表面貼裝元器件的跌落測試方法。

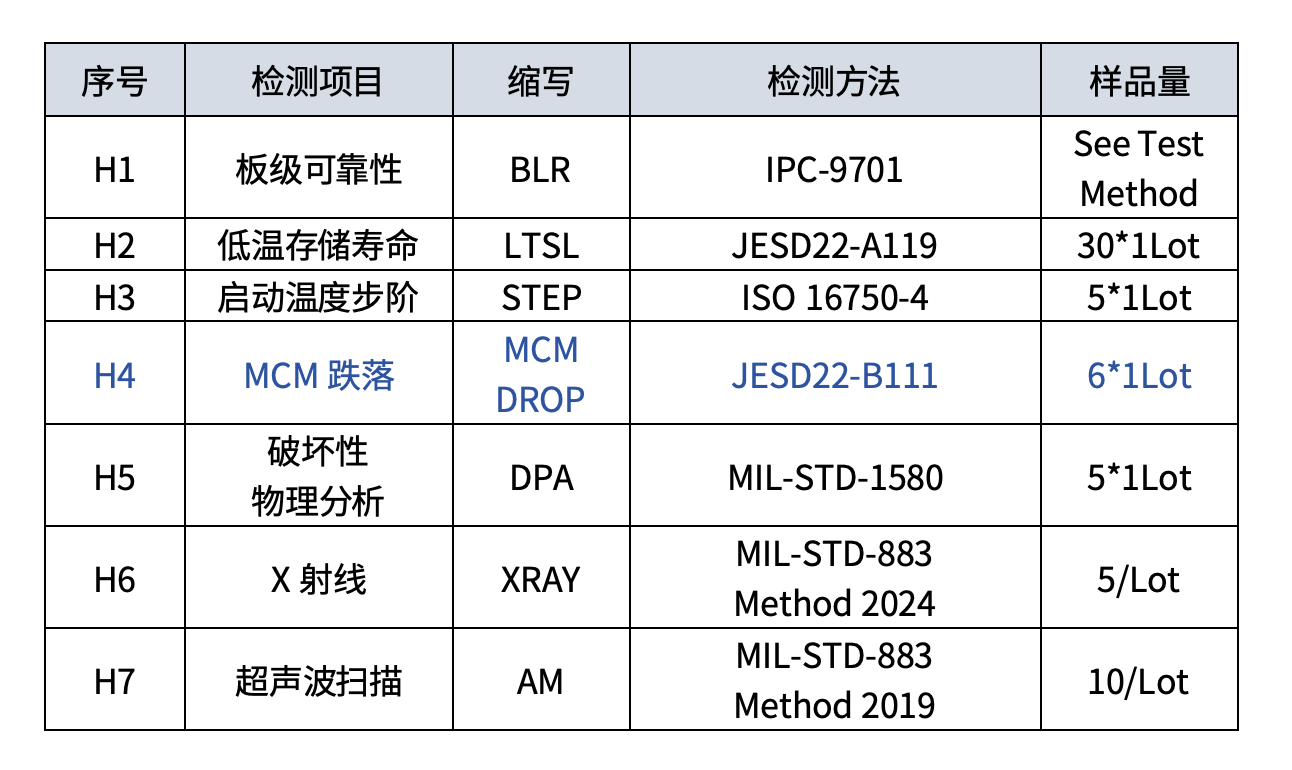

　　此外，國際汽車電子協會（Automotive Electronics Council，AEC）制定的AEC-Q104等標準，也對汽車電子組件的板階可靠性測試進行了詳細的規定。跌落測試是多芯片組件的車規測試的一個重要的項目之一。

　　板級電路跌落測試廣泛應用于電子、通信、計算機、汽車等領域，特別是對于那些需要在惡劣環境下工作或?qū)煽啃砸筝^高的產品。通過進行跌落測試，可以提高產品的質量和可靠性，降低故障率和維修成本，為用戶提供更好的使用體驗。

　　CTI華測檢測擁有專業的技術團隊，可以根據客戶的產品測試需求，從方案制定、測試硬件設計、硬件制作、測試及驗證等全方位服務，可以為您提供一站式解決方案。CTI華測檢測還可以提供全面的芯片性能檢測，可靠性驗證，失效分析等服務。
