隨著IC設計與制造流程的不斷演進，針對集成電路器件出現異常的失效分析(Failure Analysis)變得越來越重要，難度也隨之提升。在現代IC失效分析領域中，從成千上萬的晶體管中如何既快速又準確的進行失效定位與分析，已成為提升芯片質量非常重要議題。

　　針對IC異常失效分析，可以優先從無損測試入手，通過OM、X-Ray、SAT、IV、Thermal等手段，確認失效表征及內部初步定位。

　　X-Ray

　　X-Ray是利用X射線在穿透不同材質不同密度物品中衰減程度不同得到不同襯度的圖像。利用這一特性可以對樣品進行無損的內部分析，是最常見的無損檢測技術之一。

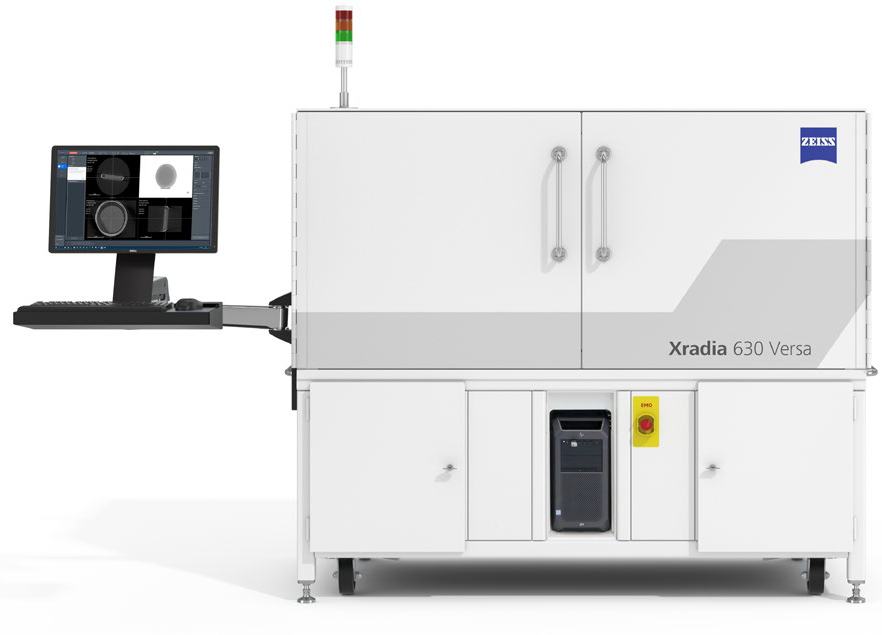

　　設備型號：ZEISS Xradia 630 Versa

　　空間分辨率：0.45μm

　　樣品規格：50×100×50 mm，25 kg(max)

　　優點：超高分辨率、腔體尺寸大、可變掃描幾何形狀、掃描時間縮短。

　　作用：樣品內部裂紋、形變、空洞、結構觀察等。

　　應用：適用電子元件和半導體封裝、生命科學、工業等領域。

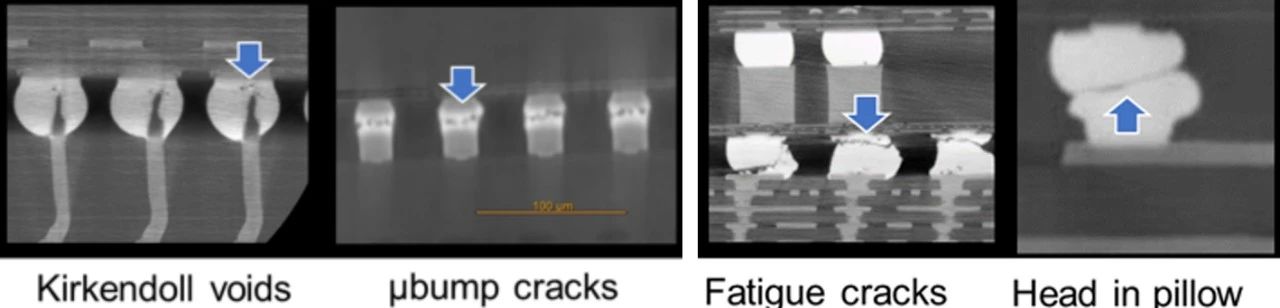

　　案例：

　　超聲波掃描顯微鏡(SAT)

　　超聲波掃描顯微鏡(SAT)是通過發射高頻超聲波傳遞到樣品內部，利用不同材質的聲阻抗差異，檢查樣品內部的缺陷。它可無損觀測IC內部結構，也可以單層或多層掃描檢測IC內部各類缺陷（裂紋、分層、夾雜物、附著物、空洞、孔洞、晶界邊界等）。

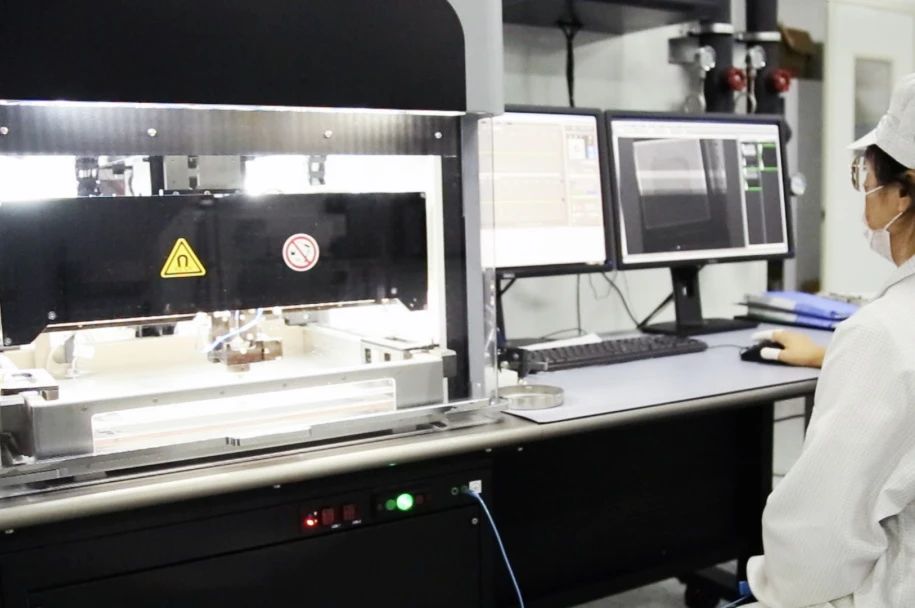

　　設備型號：Hitachi FineSAT V

　　掃描分辨率：1um

　　樣品最大尺寸：350×350×80mm

　　作用：檢測材料內部的空洞(Void)、裂紋(Crack)、異物等缺陷。

　　應用產品：晶圓、封裝芯片、基板等

　　探頭頻率：覆蓋15MHz-400MHz

　　優點：高精度、高分辨率、高掃描速度、設備操作更便捷

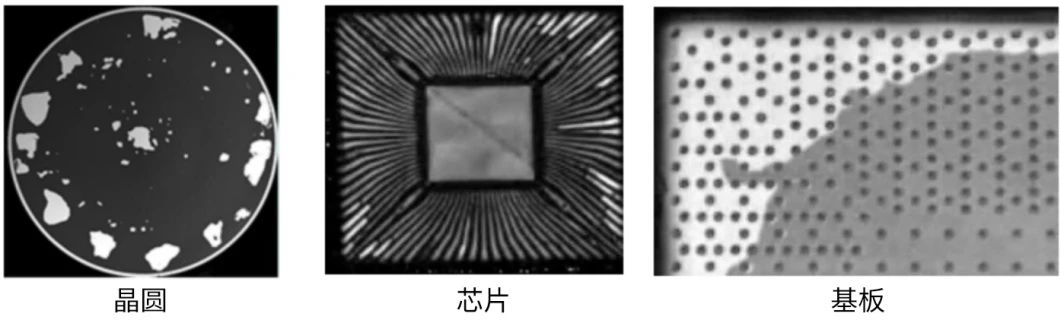

　　案例：

　　IV

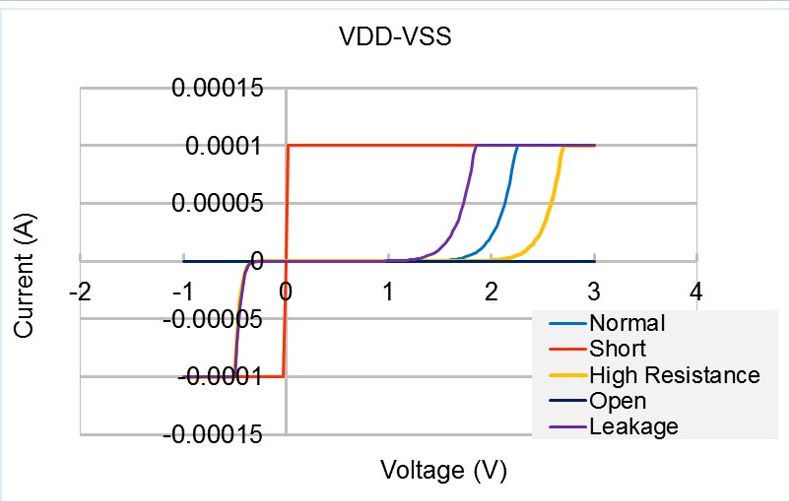

　　IV可量測半導體器件的電學參數與特性，如：電容-電壓(C-V)、電壓-電流(I-V)、電阻(R)、電容(C)、電感(L)和訊號波形(Waveform)等來了解器件的失效行為，以利后續的分析動作。

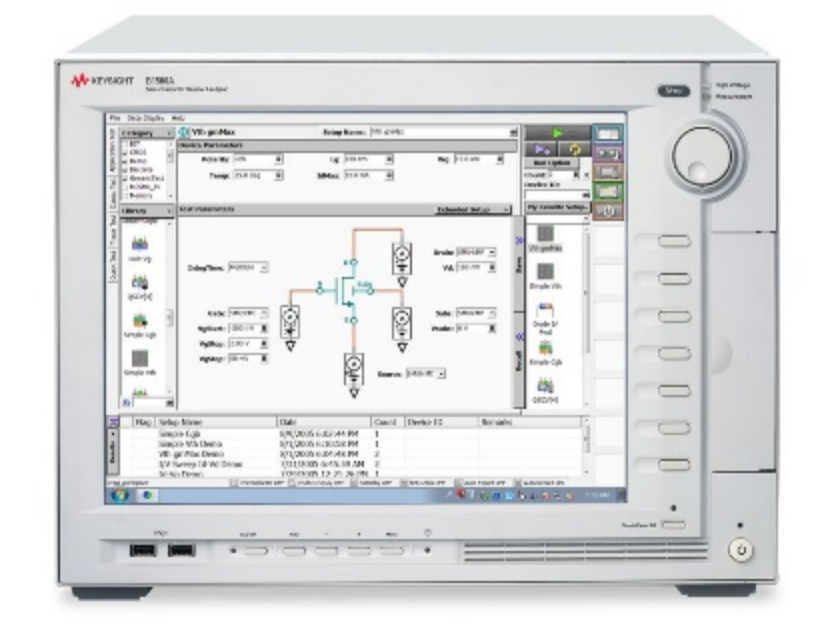

　　設備型號：Keysight B1500A

　　最大輸出范圍：200V/1A

　　最大SMU通道數：10

　　最高測量分辨率：0.1fA/0.5uV

　　最高采樣率：5ns

　　Thermal EMMI

　　Thermal EMMI的基本原理是利用高靈敏度的InSb探測器偵測IC在通電狀態下，缺陷位置產生熱輻射的分布，進而對缺陷定位。Thermal EMMI不僅能夠直接透過裸芯正面或背面尋找缺陷位置，也可在未開蓋的狀態下定位失效點，進而區分失效點位于封裝或是裸芯。

　　設備型號：Hamamatsu PHEMOS-1000

　　可探測波長上限：1100nm；

　　電壓范圍：-25 V–25 V；

　　最大電流：100 uA（高靈敏模式），100 mA（固定電壓電流模式）

　　最低可探測電流：3 pA（高靈敏模式），1 nA（固定電壓模式）

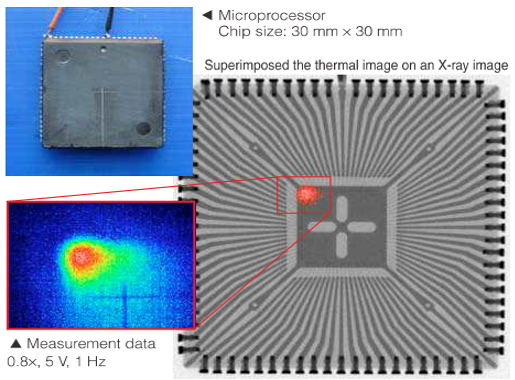

　　案例：
