在現代汽車電子領域,車載元器件的可靠性與汽車駕駛安全息息相關。為滿足車載電子元器件的高可靠性與耐用性,對其封裝質量進行全面而細致的檢驗顯得尤為重要。
在AEC-Q系列的認證測試中,也有專門針對元器件封裝完整性的測試組別,其中剪切力試驗無疑是一個至關重要的環節,用來保障芯片互連及元器件焊接牢固性等需求。
AEC-Q系列剪切力試驗
AEC標準 | 項目名稱 | 項目名稱縮寫 | 接受標準 | 測試標準 |
AEC-Q100 | Wire Bond Shear 引線鍵合剪切力 |
WBS | CPK >1.67 | AEC-Q100-001 |
Solder Ball Shear 錫球剪切力 |
SBS | CPK >1.67 | AEC-Q100-010 | |
Bump Shear Test Bump剪切力 |
BST | CPK >1.67 | JESD22-B117 | |
Die Shear 芯片剪切力 |
DS | 0失效 | MIL-STD-883 Method 2019 | |
AEC-Q101 | Wire Bond Shear 引線鍵合剪切力 |
WBS | 0失效 | AEC-Q101-003 |
Die Shear 芯片剪切力 |
DS | 0失效 | MIL-STD-750-2 Method 2017 | |
AEC-Q102 | Wire Bond Shear 引線鍵合剪切力 |
WBS | 0失效 | JESD22-B116 |
Die Shear 芯片剪切力 |
DS | 0失效 | MIL-STD-750-2 Method 2017 |
PART 1、引線鍵合剪切力Wire Bond Shear
鍵合剪切

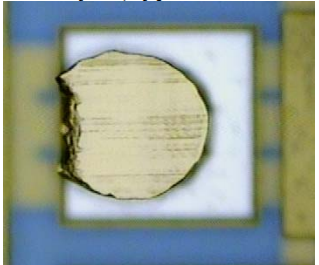

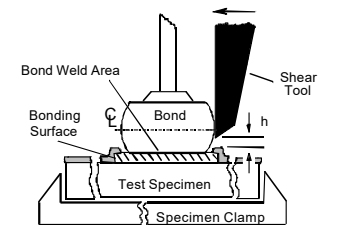

使用鑿形工具將一個球體或楔形鍵合從鍵合表面上剪切或推離的過程(見下圖)。造成這種分離所需的作用力將被記錄,稱為鍵合剪切力,用來評價芯片鍵合工藝質量。
鍵合剪切類型

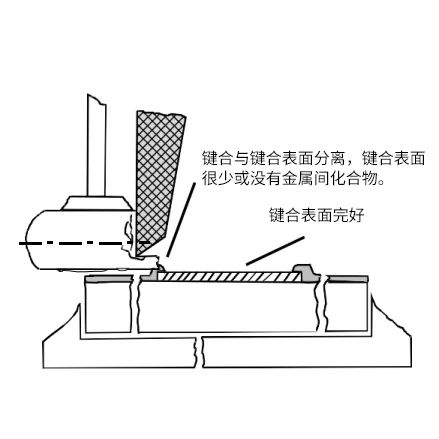

Type 1-Bond Lift鍵合剝離
整個引線鍵合與鍵合表面分離,僅在鍵合表面留下壓印。很少有金屬間化合物形成或焊接到鍵合表面金屬化的跡象。

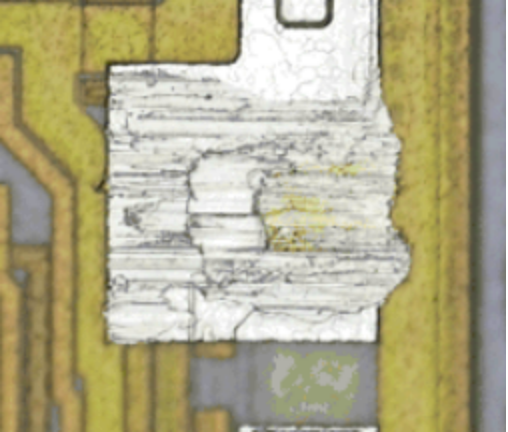

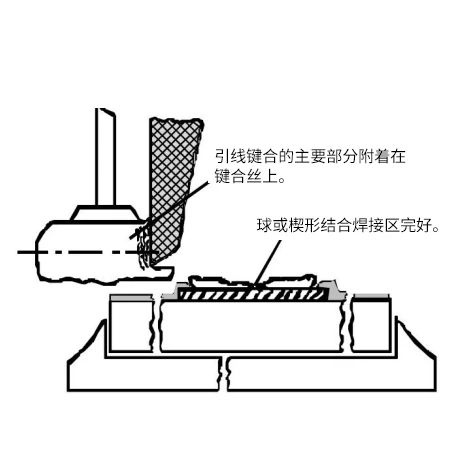

Type 2-Bond Shear鍵合剪切
引線鍵合的分離,其中:
1)鍵合表面金屬化薄層與引線鍵合停留在一起并且在鍵合表面留下壓印
2)金屬間化合物保持在鍵合表面并且與引線鍵合在一起
3)引線鍵合的主要部分停留在鍵合表面上。

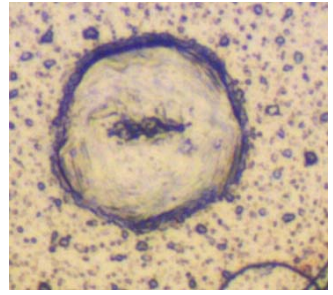

Type 3-Cratering彈坑
在鍵合表面金屬化的情況下,絕緣層(氧化物或?qū)娱g電介質)和本體材料(硅)分離或脫落。在絕緣層中顯示凹坑或凹陷(未延伸到本體中)的分離界面不視為毀壞。需要注意的是,凹坑可由多個因素引起,這些因素包括引線鍵合操作、鍵合后處理,甚至引線鍵合剪切測試本身的行為等。剪切試驗前出現的凹坑是不可接受的。

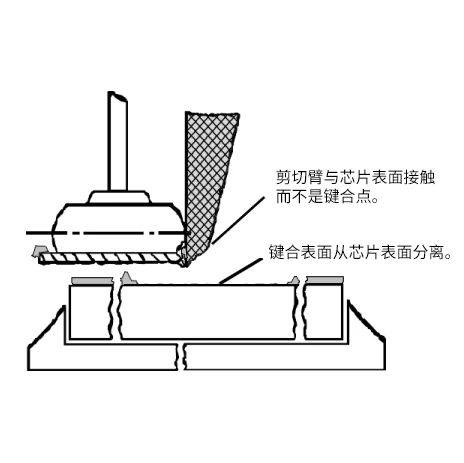

Type 4-Die Surface Contact芯片表面接觸
剪切工具接觸芯片表面并產生無效剪切值。這種情況可能是由于試樣放置不當、芯片表面與剪切面不平行、剪切高度較低或儀器故障造成的。這種鍵合剪切類型是不可接受的,應從剪切數據中剔除。

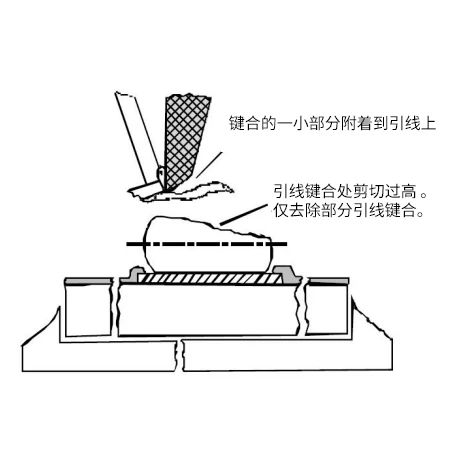

Type 5-Shearing Skip剪切跳過
剪切工具僅去除球體或楔形/針腳式鍵合的最頂端部分。這種情況可能是由于試樣放置不當、芯片表面與剪切面不平行、剪切高度較高或儀器故障造成的。這種鍵合剪切類型是不可接受的,應從剪切數據中剔除。

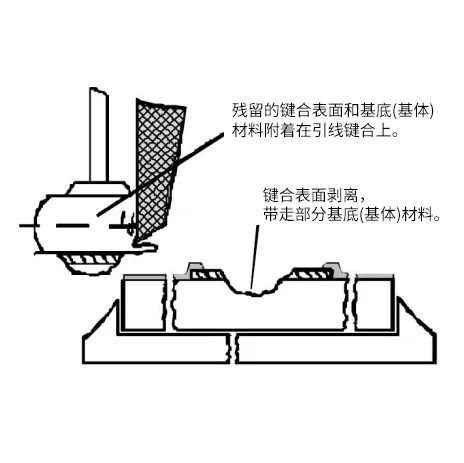

Type 6-Bonding Surface Lift鍵合面剝離
鍵合表面金屬化與下層基板或基體材料之間的分離。有跡象表明鍵合表面金屬化層仍附著在球體或楔形/針腳式鍵合上。
鍵合剪切失效標準
金球鍵合的失效準則
如果單個和樣本的最小平均球鍵剪切值大于或等于表中的規定值,則器件上的金球鍵合應被認為可接受。
鋁楔形/針腳式鍵合的失效準則
如果最小剪切值大于或等于制造商的鍵合線抗拉強度,則器件上的鋁楔型/針腳式鍵合應視為可接受。此外,發生鍵合的鋁楔形/針腳式鍵合“足跡”的百分比應大于或等于50%。
PART 2、芯片剪切力Die Shear
芯片剪切

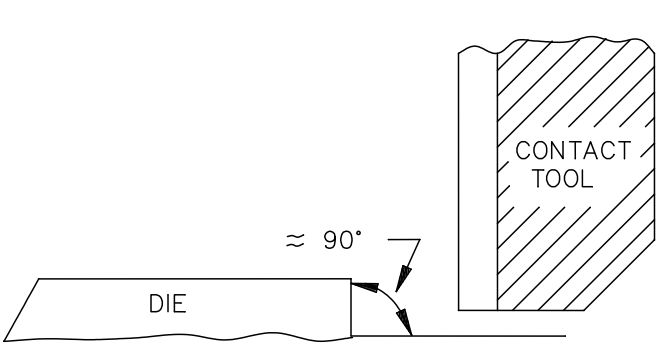

強度試驗的主要目的在于評估芯片與底座之間的附著強度,以綜合評價芯片安裝在底座上所采用的材料和工藝步驟的可靠性。這一測試方法直接關系到芯片封裝的質量,并通過測量剪切力的大小來判斷其是否符合設計要求。同時,通過分析芯片剪切時的失效位置和失效模式,及時發現并糾正在芯片封裝過程中可能發生的問題。
PART 3、錫球剪切力Solder Ball Shear
芯片剪切
錫球剪切:
將錫球面朝上,剪切臂的高度約為球體高度的1/3,且不接觸基底表面,使用0.28-0.50mm/s的恒定剪切速率將錫球從基板表面上剪切或推離的過程(見下圖)。造成這種分離所需的作用力將被記錄,稱為錫球剪切力,用來評價錫球的焊接質量。
錫球分離模式
分離模式 | 分離模式的定義 |
1 | 通過大部分焊料發生分離。特征是焊料殘留在整個焊盤上。 |
2 | 分離是通過金屬對金屬的脆性金屬間化合物層(通常是通過鎳-錫或金-錫金屬間化合物)的斷裂發生的。焊盤在這些區域通常是非常平整的。 |
3 | 在凸塊下方的阻擋金屬層之間發生分離(通常是銅和鎳之間的粘附力喪失)。焊盤在這些區域通常是非常平整的。 |
4 | 焊盤下方的PBGA基底材料發生分離,導致焊盤從基底上剝離。焊球仍附著在焊盤上。 |
5 | 大部分焊料與焊盤分離,但電鍍層仍留在焊盤上。這種情況通常是由浸潤不當造成的。 |

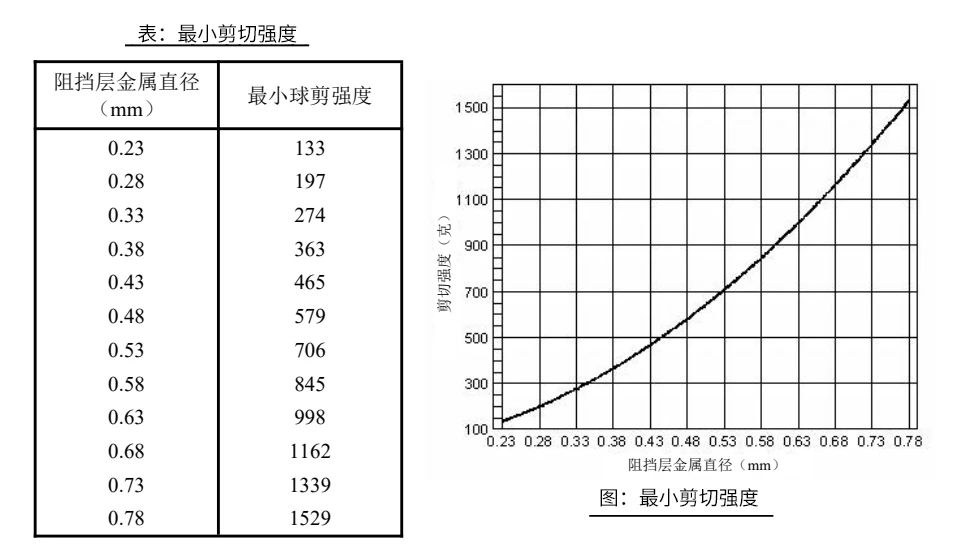

錫球剪切驗收標準
PART 4、剪切試驗力試驗設備
*部分截圖來自標準AEC-Q100-001
