干貨滿滿丨AEC-Q102測試介紹

發布時間：2022-04-06 瀏覽次數：7624

項目意義

AEC-Q102 標準定義了汽車電子所有內外使用的分立光電半導體元器件(目前主要是LED)的最低應力測試要求和測試條件，其每項測試都是針對車用分立光電半導體元器件所可能遭受的嚴酷環境來設計的，綜合采用了例如JEDEC，IEC，MIL以及生產廠家的驗證標準進行測試，用于驗證車用分立光電半導體元器件在車輛行駛于諸如沙漠、雨雪、霧霾等環境下的可靠性。其驗證要求包含了測試應力和測試樣品的定義，其應力驗證包含了光電參數以及各種環境、機械、電應力等一系列產品光電器件在生產使用各方面的應力考驗。

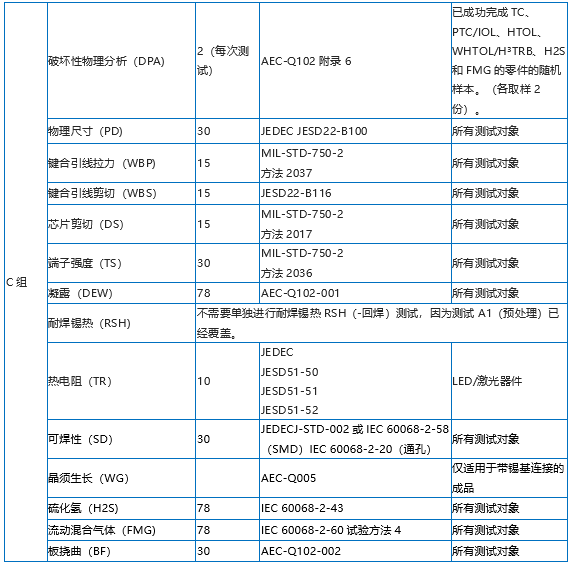

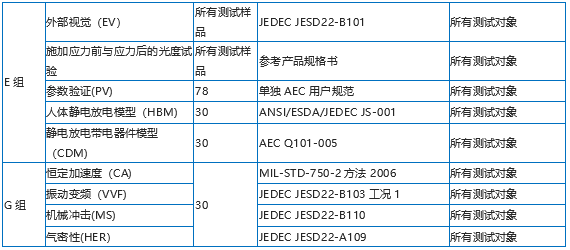

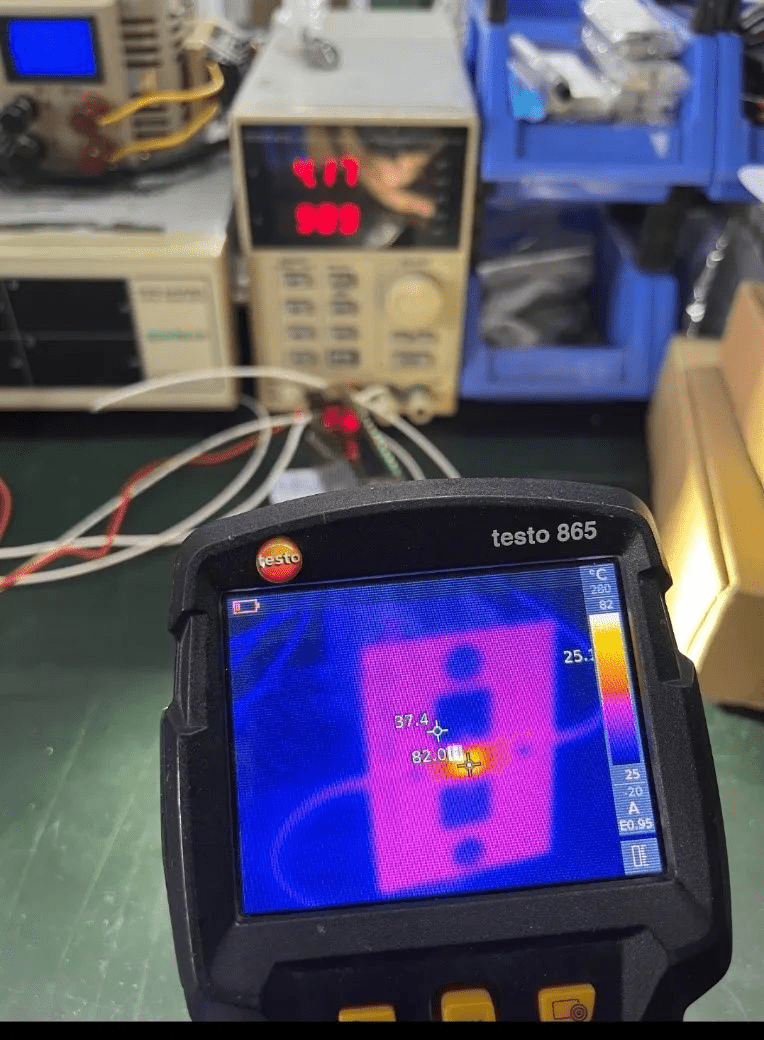

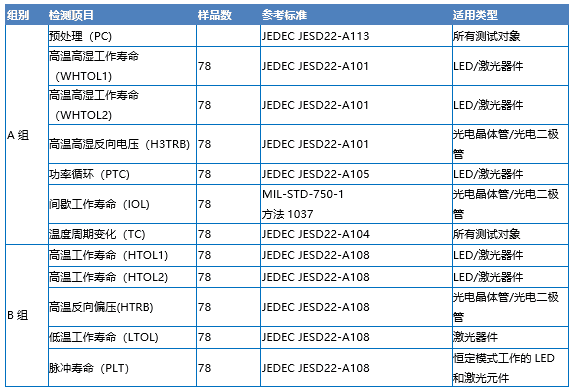

測試前的預處理

在測試A2a-c、A3a-b和A4前對表面安裝部件（SMD）進行測試。根據JEDEC JESD22-A113的要求需進行下列表格中的預處理測試：

預處理項目	測試參數
初始電氣性能檢查	根據產品規格書中和AEC-Q102中電氣性能要求
目視檢查	40X光學顯微鏡進行檢查
烘烤	125 +5/-0℃至少進行24h
浸泡	根據產品規格書中的MSL等級在選擇相應的浸泡參數
回流焊	根據產品規格書中的回流焊曲線進行3次回流焊
最終電氣性能檢查	根據產品規格書中和AEC-Q102中電氣性能要求

錫鉛共晶工藝溫度分類（TC）

封裝厚度	體積mm³＜350	體積mm³≥350
＜2.5mm	235℃	220℃
≥2.5mm	220℃	220℃

無鉛工藝溫度分類（TC）

封裝厚度	體積mm³＜350	體積mm³ 350-2000	體積mm³＞2000
＜1.6mm	260℃	260℃	260℃
1.6mm-2.5mm	260℃	250℃	245℃
＞2.5mm	250℃	245℃	245℃

濕敏等級，車載等級要求至少MSL3。

MSL等級	儲存壽命		標準		加速相當值
	時間	條件	時間（小時）	條件	時間（小時）	條件
1	不受限	≤30℃/85%RH	168 +5/-0	85℃/85%RH	-----	-----
2	1年	≤30℃/60%RH	168 +5/-0	85℃/60%RH	-----	-----
2a	4周	≤30℃/60%RH	696 +5/-0	30℃/60%RH	120 +1/-0	60℃/60%RH
3	168小時	≤30℃/60%RH	192 +5/-0	30℃/60%RH	40 +1/-0	60℃/60%RH
4	72小時	≤30℃/60%RH	96 +2/-0	30℃/60%RH	20 +0.5/-0	60℃/60%RH
5	48小時	≤30℃/60%RH	72 +2/-0	30℃/60%RH	15 +0.5/-0	60℃/60%RH
5a	24小時	≤30℃/60%RH	48 +2/-0	30℃/60%RH	10 +0.5/-0	60℃/60%RH
6	標識時間（TOL）	≤30℃/60%RH	TOL	30℃/60%RH	-----	-----
