您是否有過這樣的經歷：新購置的筆記本電腦或者數碼相機，放置一段時間未使用后，再次啟用時發現電量明顯下降？這種現象很可能是由電池自放電導致的。而金屬異物，正是引發電池自放電的重要因素之一。

　自放電機理：金屬異物的“作案現場”

　　金屬異物導致電池自放電的本質，需從電池內部結構和工作原理進行闡釋。在理想狀態下（開路條件），電池正極（陰極）與負極（陽極）之間應處于電化學穩定狀態，不發生顯著反應。

　　然而，引入的金屬異物作為非預期的導電介質，可通過以下主要途徑引發自放電（如圖1所示）：

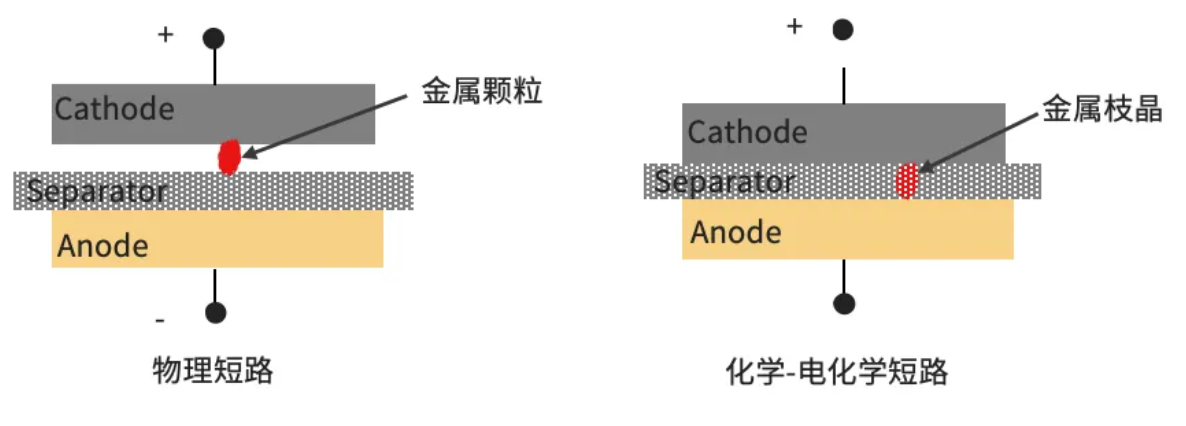

　　圖一：金屬異物導致內短路示意圖

　　物理短路

　　金屬異物（如銅、鋁屑）可能機械性刺穿隔膜，在正負極間形成直接的電子導通路徑，導致內部短路。

　　化學-電化學短路

　　化學-電化學短路（金屬離子遷移與枝晶生長）：
　　特定金屬（如鎳、鈷、銅）在正極高電位環境下會發生氧化溶解，生成金屬離子（M??）。
　　這些溶解的金屬離子（M??）隨電解液遷移至負極（低電位區）。
　　在負極表面，金屬離子（M??）被還原，沉積析出并可能生長為具有高導電性的金屬枝晶（Dendrites）。
　　不斷生長的枝晶最終可能穿透隔膜，連接正負極，形成電子通路。

　　自放電成因

　　上述兩種機制形成的電子通路，為電池內部?jī)?chǔ)存的電量提供了非預期的、持續的釋放回路，導致電荷在非工作狀態下持續消耗，即表現為自放電現象。

　　關鍵研究空白

　　值得注意的是，盡管上述機制具有普適性，但鐵（Fe）及其相關化合物影響自放電的具體作用路徑與主導機制，迄今尚未得到系統且清晰的實驗剖析與理論闡釋。

　檢測技術

　　為準確識別與表征鋰離子電池中誘發自放電的金屬異物，本研究投入了重要資源，部署了一系列先進的材料表征技術。

　　其中，聚焦離子束-掃描電子顯微鏡（Focused Ion Beam-Scanning Electron Microscope,FIB-SEM）系統是進行失效位點精確定位與分析的關鍵設備。

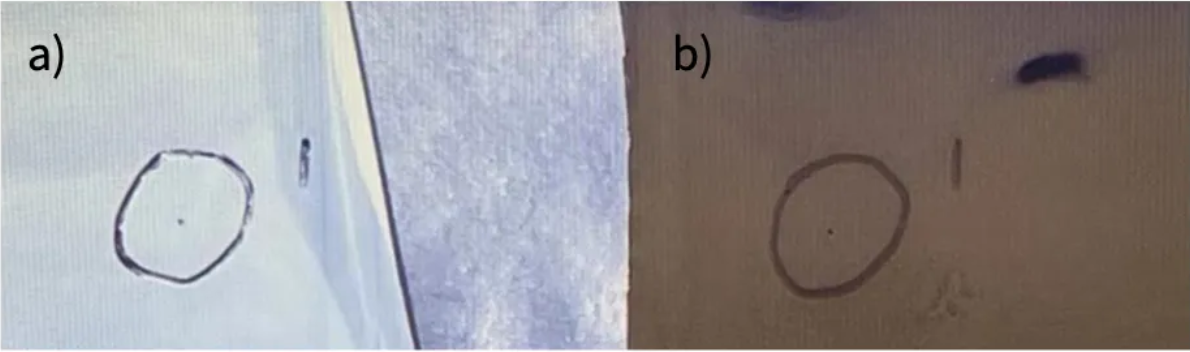

　　圖二：拆解后短路位點a隔膜b滿充陽極

　　實驗流程

　　樣品制備：在氬氣氣氛手套箱（<0.1ppm O?/H?O）內，對篩選出的高自放電率失效電池進行系統性拆解。

　　失效位點定位：通過電性能測試與初步形貌觀察，系統定位疑似由金屬異物引發的內部失效區域。

　　微觀形貌表征：利用FIB-SEM系統的掃描電子顯微鏡（SEM）模塊，獲取失效區域樣品表面的高分辨率二次電子（SE）或背散射電子（BSE）圖像，實現對微觀結構（如隔膜穿孔、電極表面沉積物、枝晶形貌等）的清晰觀測。

　　元素成分分析：結合SEM成像，同步啟用該系統的能量色散X射線光譜（Energy Dispersive X-ray Spectroscopy,EDS）功能。

　實驗結果

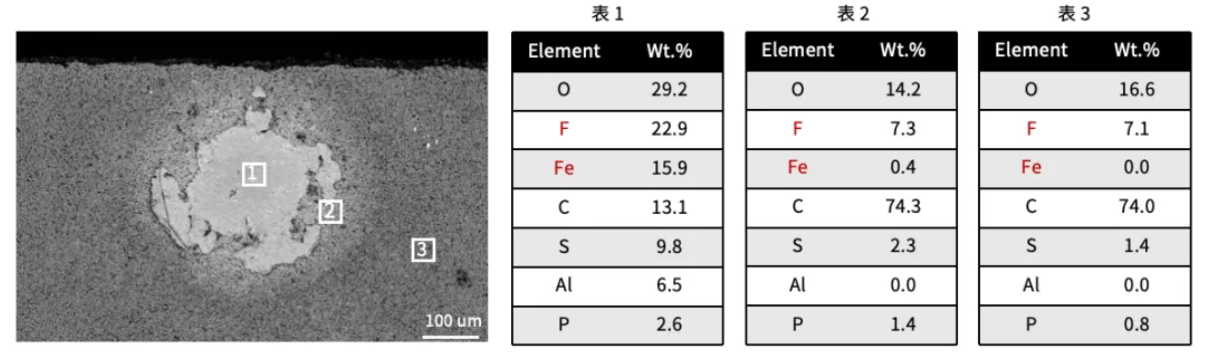

　　圖三：負極失效點不同區域EDS能譜結果

　　圖三展示了鋰離子電池負極失效點不同區域的能譜分析結果，通過能量色散X射線光譜（EDS）技術對樣品表面元素成分進行定量分析。

　　圖中包括三個不同區域的EDS譜圖，分別標記為表1、表2和表3，每個表對應一個特定的區域分析結果。

　　在圖三的顯微圖像中，可以看到三個標記區域（1、2、3），這些區域代表了在負極失效點的不同位置。

　　綜合三個區域的EDS分析結果，可以觀察到不同區域的元素組成存在顯著差異。特別是鐵元素在表1區域的含量較高，這可能與電池內部的金屬異物有關，這些異物可能導致電池的自放電問題。

　　圖四：a和b為隔膜失效位點表面&截面背散射電子圖像；c為隔膜截面EDS面掃圖（C、Al、Fe、F）

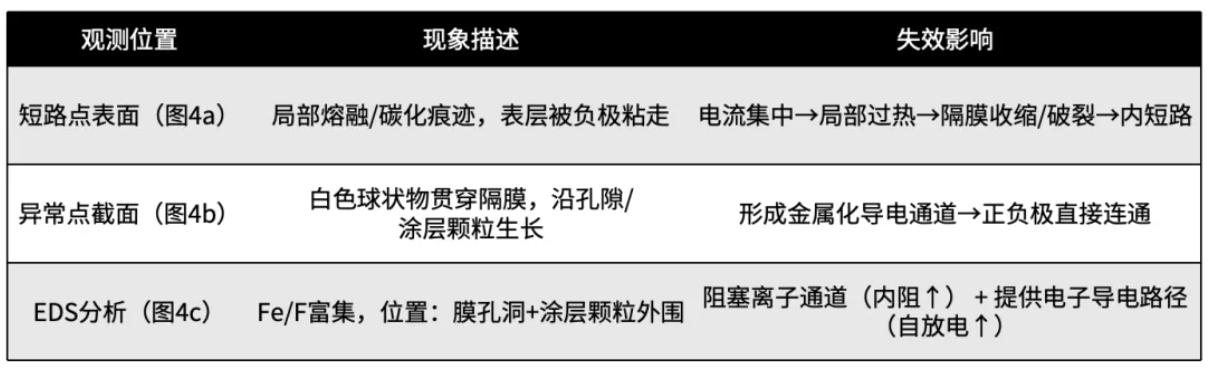

　　關鍵發現

　行業啟示：制程管控與機制探索的雙重使命

　　本次檢測到的含鐵、氟化合物的存在，揭示出金屬雜質對鋰離子電池性能的影響機制可能存在尚未明確的路徑。

　　該發現對解決金屬異物誘導的電池自放電問題具有雙重啟示：

　　制造過程管控：現行依賴嚴格制程控制的方法無法覆蓋潛在未知機制；

　　深化機制研究：必須系統探究異物的電化學行為及其與電池組分的相互作用。
