如今，耳機已從簡單的聲學設備升級為集智能降噪、空間音頻等功能于一身的科技產品，但國際大牌動輒四位數的售價讓消費者猶豫不決。于是，“某強耳機”這類高性價比平替迅速走紅——但它們的實際表現能否媲美原廠品質嗎？

今天，我們將通過X-Ray透視、精密拆解和光學顯微分析，對原廠耳機與平替耳機的關鍵組件進行穿透式的技術驗證。

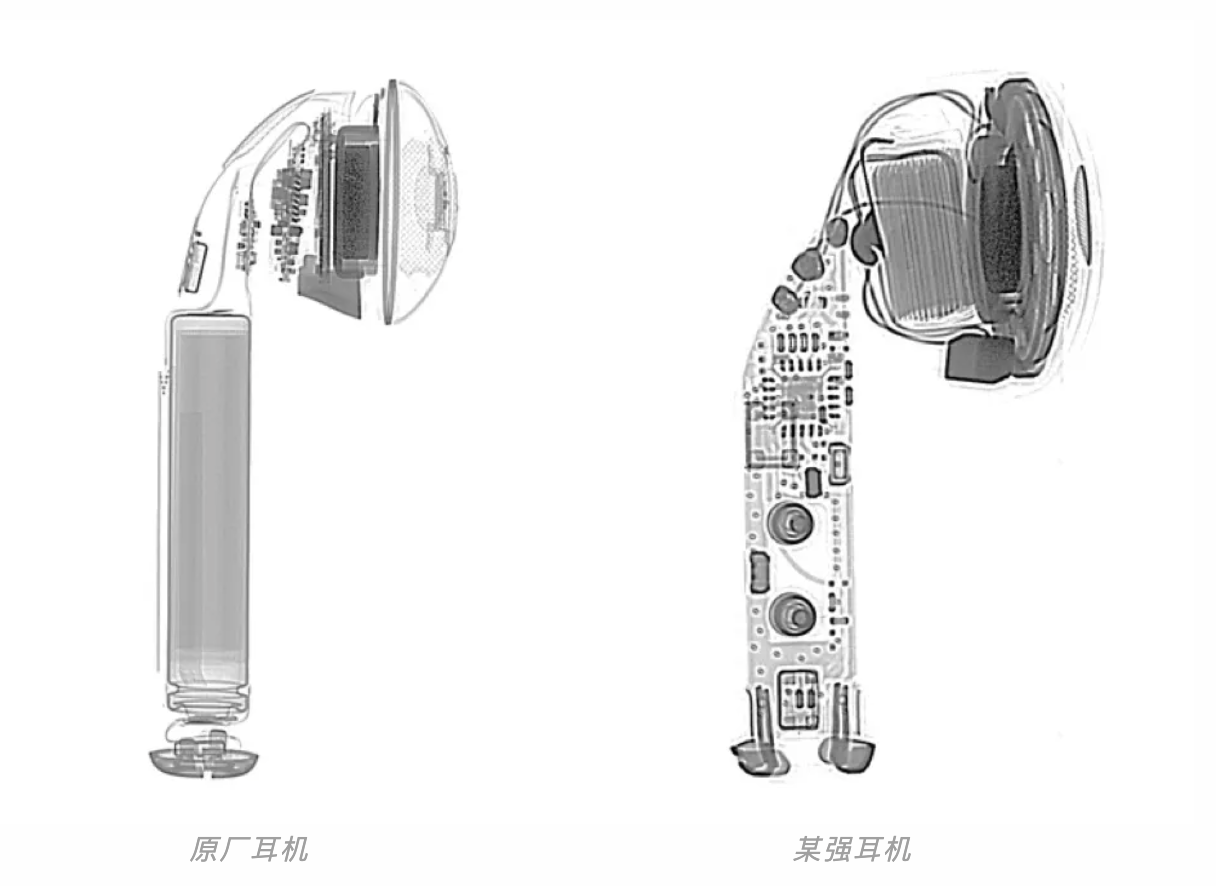

X-Ray透視下的精密結構對決

通過X-Ray 掃描，我們清晰觀測了兩款耳機的內部構造。結果顯示，原廠耳機與某強耳機在電池、電路及內部工藝方面存在顯著差異。

采用高密度定制異形PCB板，電子元件像樂高般嚴絲合縫地塞進耳機拐角，甚至恰如其分地將圓柱電池把電池?cái)D進了耳機柄。這一設計有效騰出了揚聲器周圍的核心空間。

采用標準化公版設計，元件布局松散，缺乏針對性優化。更尷尬的是，方形軟包電池與揚聲器被迫擠在同一狹小空間，不僅容量受限，散熱還成了隱藏的安全隱患。

原廠耳機憑借出色的空間優化，實現了性能與體積的完美平衡，而競品則一定程度暴露了公版方案的先天不足。

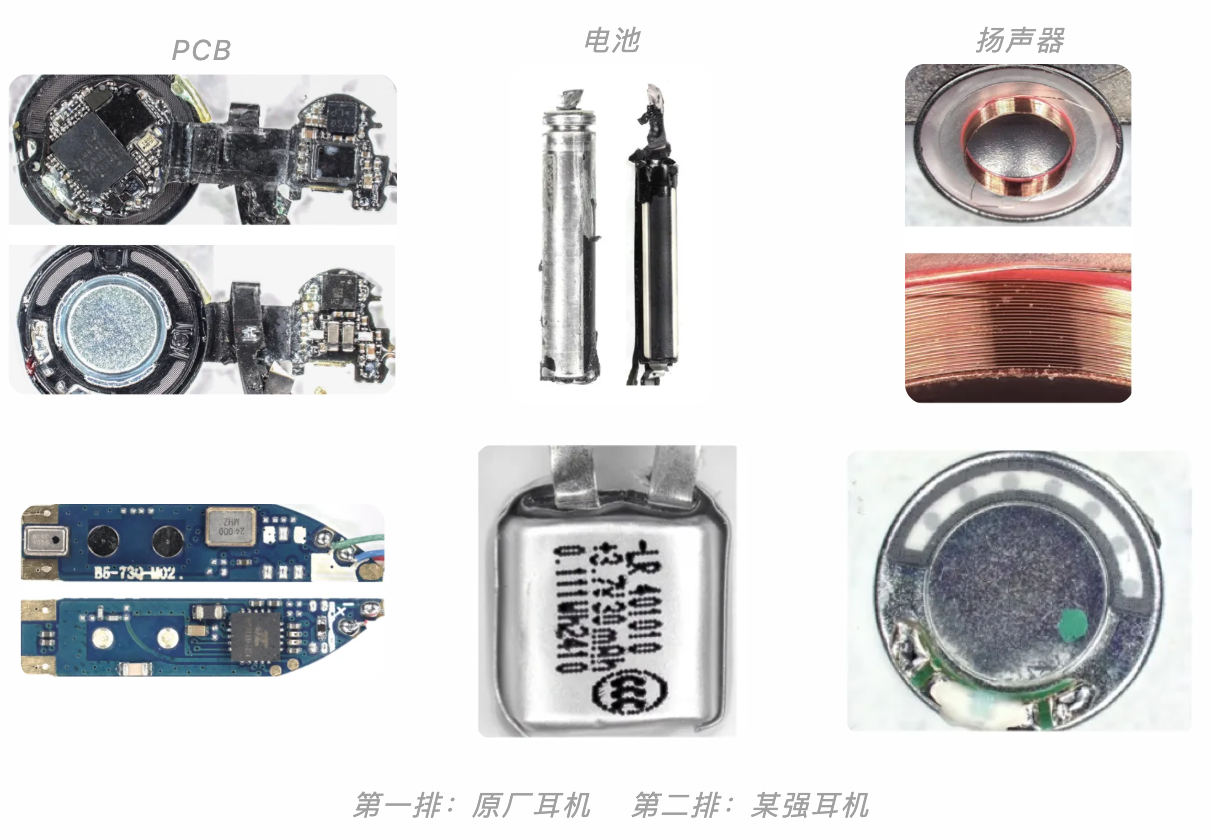

精密拆解元器件結構橫評

當用專業工具劃開外殼的瞬間，兩款耳機的內部世界呈現出戲劇性反差：

• 采用系統級封裝（SiP）技術 ，數十個元件集成于郵票大小的空間，密度媲美智能手機主板。
• 電池單元配備復合絕緣膜+金屬屏蔽罩雙重防護，內部填充抗震導熱膠。
• 每一個接縫都體現極規整和精細的裝配工藝 ，細節處理堪稱可穿戴設備制造工藝的標桿。

• 導線排布呈現“蜘蛛網拓?fù)?rdquo;，手工焊接痕跡明顯，阻抗匹配存在失控風險。
• 電池僅用單面膠帶固定 ，安全可靠性低。
• 腔體內部有效元器件容積比低，冗余結構易導致聲學腔體容積失調。

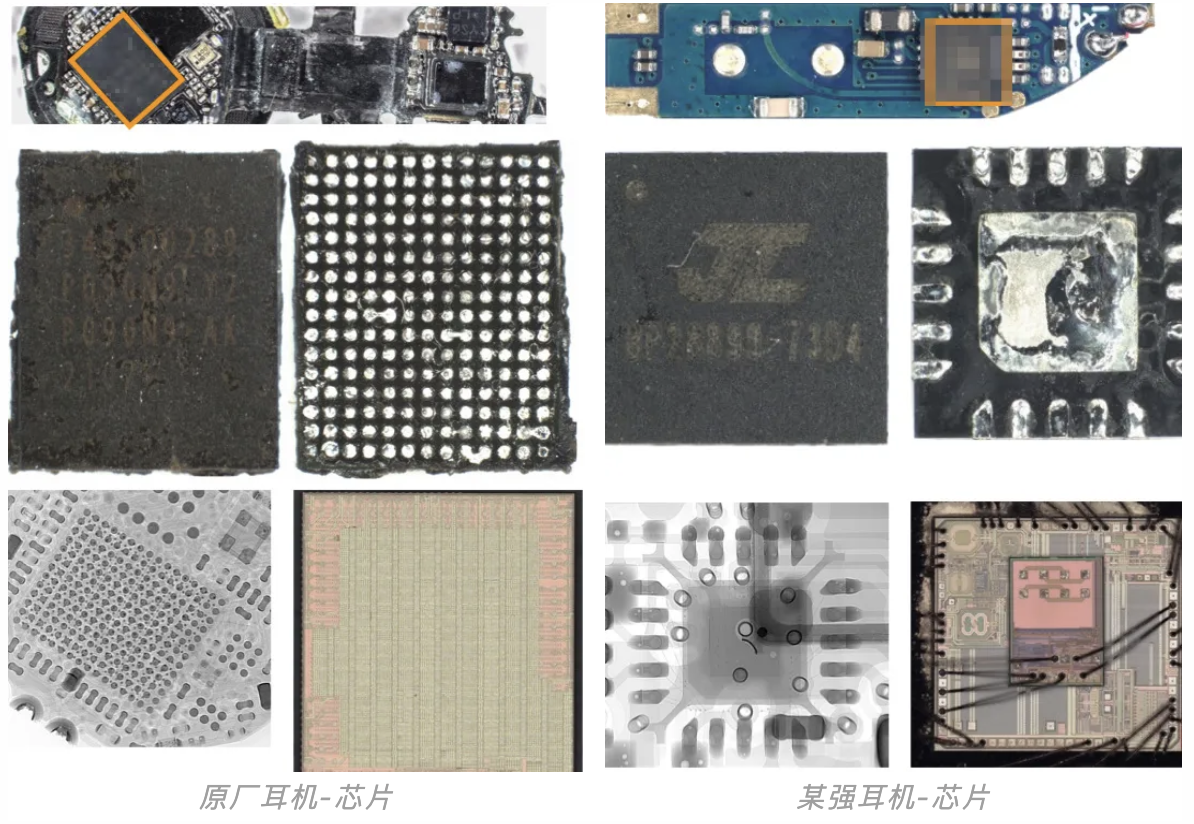

芯片架構對決

通過激光開封后進行光學顯微鏡檢測，我們同時也揭開了兩款耳機最核心的芯片差異：

核心芯片采用CSP封裝（Chip Scale Package、芯片級封裝、體積小、性能強），并搭配多個小尺寸CSP芯片協同工作，組成一套精密的控制系統。

核心芯片采用QFN封裝（Quad Flat No-leads、方形扁平無引腳封裝），僅搭配一顆功率器件完成控制任務。在靈活性和集成度稍遜一籌。

初步觀察結論

初步從芯片的封裝類型來推測，原廠芯片的工藝制程大概率更為先進。不過，科學需要嚴謹，光看表面可不行！

本期完成了兩款耳機架構的系統性剖析。然而，真正的考驗即將來臨：我們將借助聚焦離子束（FIB）截面分析技術，在電子顯微鏡下對其核心芯片進行顯微級解構，纖毫畢現地揭示其微觀結構差異，敬請期待。
