HTOL (High-Temperature Operating Life) 即高溫壽命測試，通過溫度、電壓激活失效機制來評估芯片可靠性的測試方法。

測試標準及規范

JESD22-A108、AEC-Q100、MIL-STD-883、GJB 548等。

測試方法

• 樣品數量：通常滿足3個不同批次各77EA樣品。
• 溫度設置：依照J(rèn)ESD22-A108、AEC-Q100 等標準設置Tj(結溫)或Ta(環溫)，如常見Tj ≥125℃或Grade0≥150℃。
• 電壓設置：滿足≥Max工作電壓，注意在加速電壓測試不能超過對應電源域Vbd電壓。

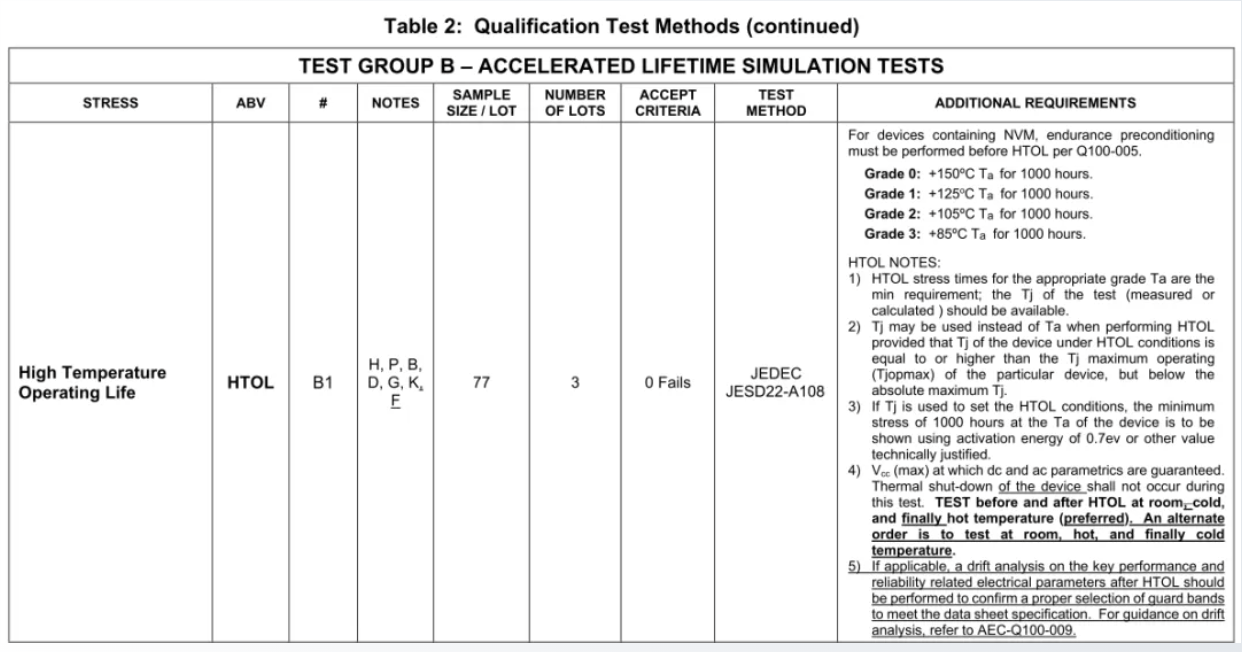

AEC-Q100 HTOL測試要求

• 監測與記錄：一般采用168hrs、500hrs、1000hrs回讀數據，對比前后數據差異，如Vth、leakage、Ron等參數shift或是function、trim code失效等。
• 預估或計算：根據測試條件進行壽命預估或失效率計算。

失效機制

氧化層破壞、電遷移、應力遷移等。

CTI華測檢測服務能力

隨著芯片技術的日益復雜，從前期溝通、方案評估、硬件制作、調試驗證、實驗執行到失效分析的全流程專業支持變得至關重要。

CTI華測檢測憑借豐富的項目實戰經驗，累計完成700+個項目，處理過管腳數高達2萬9千多、最高功耗520W的芯片檢測，擁有自有硬件與驗證團隊，能夠?yàn)榭蛻籼峁┮徽臼降娜鞒炭煽啃耘c失效分析服務。

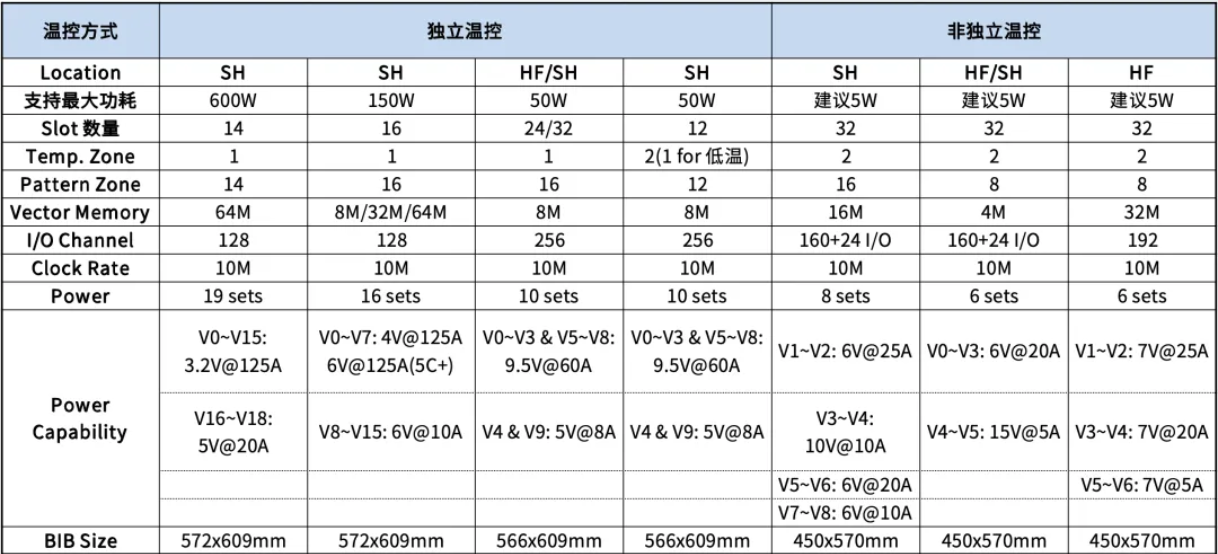

STC HTOL不同設備能力
