半導體技術的飛速發展，促使集成電路向著高性能、高集成度、高可靠性的發展。隨著先進封裝技術不斷發展，例如2.5D轉接板技術、3D堆疊技術，這些復雜的封裝結構也對芯片的無損檢測提出了新的挑戰。

　　與此同時，芯片集成度越來越高，制程與尺寸進一步縮小，常規的工業級X-ray已經顯得力不從心。為了更好地服務客戶，提高無損檢測的準確性，CTI華測檢測引入了蔡司最前沿的亞微米X射線掃描顯微鏡的Xradia 630 Versa。

　　xradia 630 versa機臺整體圖

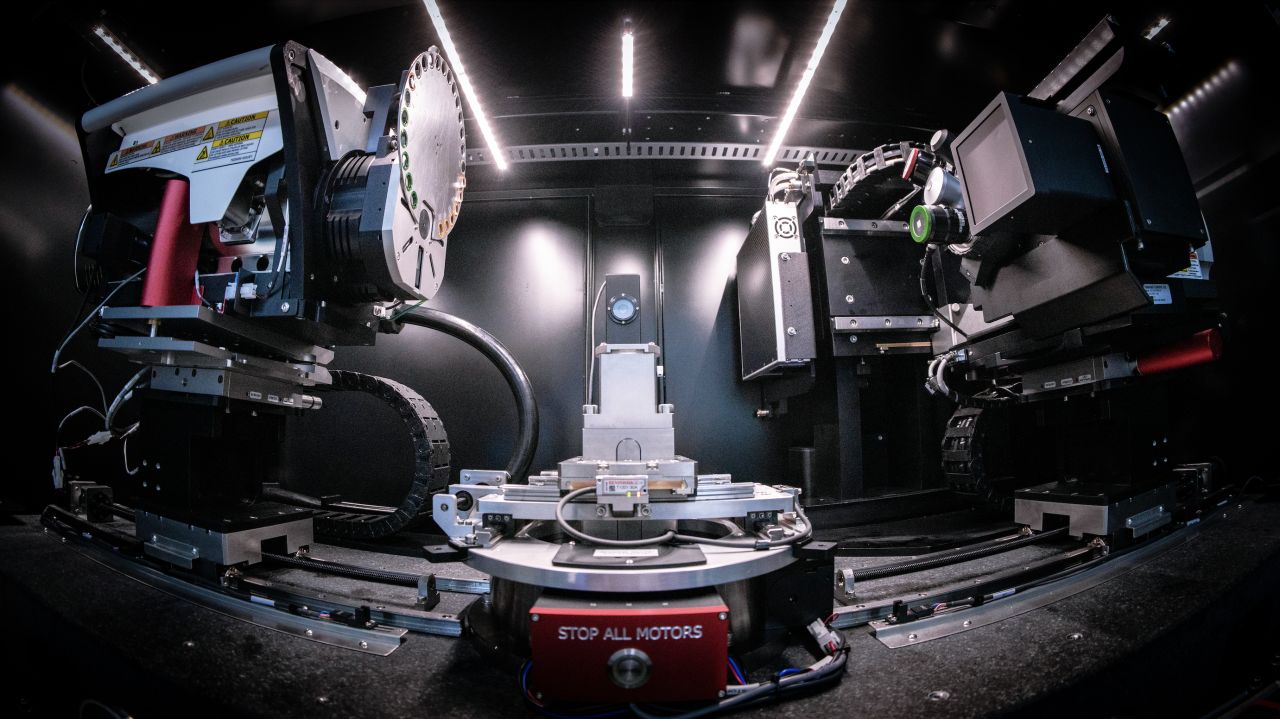

　　xradia 630 versa機臺內部實拍

　　設備詳情

　　最高空間分辨率：0.45um，最小體素達40nm；
　　能量范圍：30kV-160kV，功率最高25W；
　　樣品規格：50*100*50mm 25kg（max）；

　　優點：
　　兩級放大技術，在大工作距離下仍可以保證樣品亞微米級分辨率成像；
　　垂直拼接，實現大樣品高分辨率整體掃描。

　　成像原理

　　X射線基于透過樣品的X射線形成圖像，吸收射線越多的位置成像越暗，如果較多射線透過樣品則圖像較亮。密度和厚度越大吸收射線越多，通常情況下，元素周期表中原子序數越高的元素吸收X射線的能力越強，可區分出原子序數相差較大的元素。

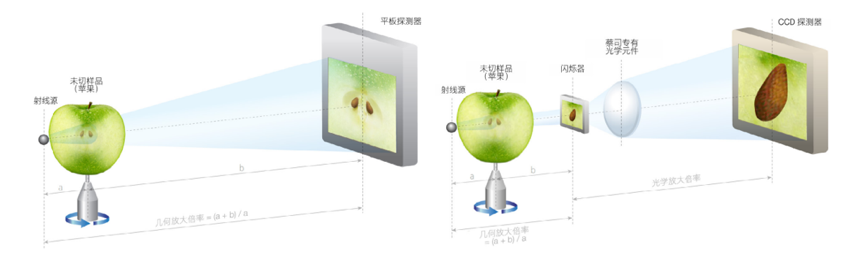

　　機臺成像原理

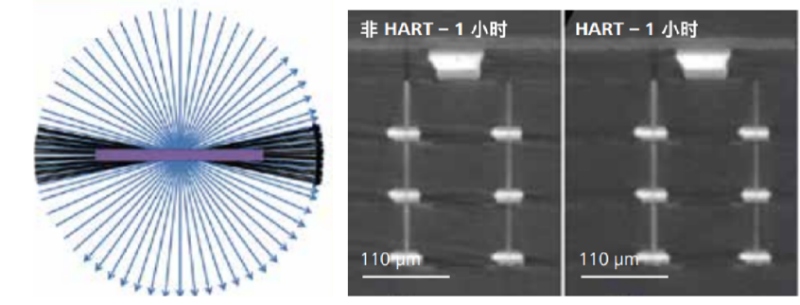

　　HART（高縱比斷層掃描）

　　通過在扁平樣品長邊方向采集較少投影張數，短邊方向采集較多投影張數得到高質量圖像。

　　濾光片和先進算法
　　確保高質量的成像效果

　　一個完整的封裝樣品同時包含有機和無機材料，由于成像原理的限制，傳統2.5D不能夠很好的同時兼顧兩者的成像，而Zeiss Xradia 630 Versa配套多種濾光片用來輔助成像，可以實現保證分辨率的情況下，同時保證樣品不同材質的清晰成像。

　　同時系統配備強大的自動漂移矯正、射線硬化去除等算法手段，確保高質量輸出圖像。

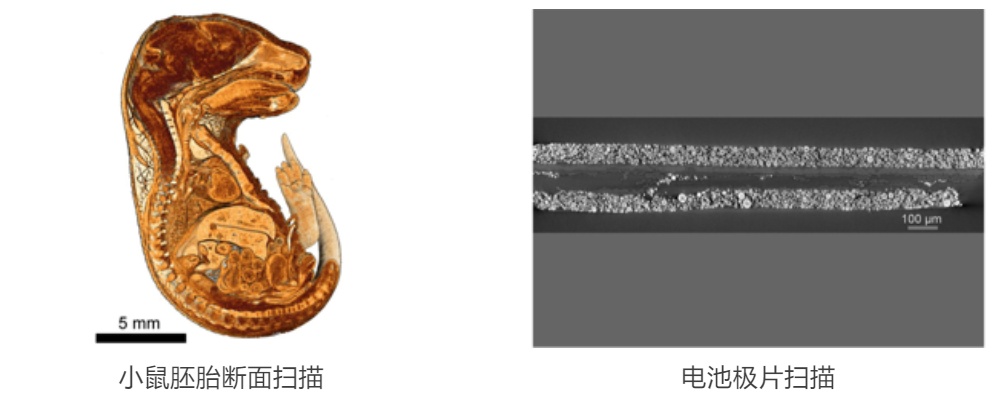

　　因此除了在電子設備與半導體封裝的應用外，還可以應用在生物、新能源、地質等領域，保證測試樣品的材質可以橫跨從無機材料到有機材料。

　　在電子設備與半導體封裝的應用

• 　　非破壞情況下，對樣品進行斷層分析；
• 　　對2.5/3D和扇出型封裝進行結構分析，工藝開發；
• 　　分析印刷電路板，以實現逆向工程；
• 　　在非破壞的情況下，對內部亞微米級的成像進行觀察、定位異常；
• 　　可以代替物理切片或輔助物理切片進行定位。

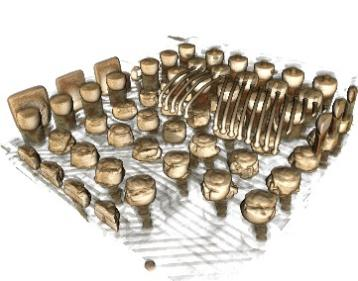

　　顯示2.5D封裝中C4 bump

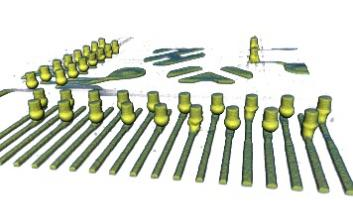

　　TSV和銅柱microbump

　　智能手機控制板中接疲勞裂紋

　　指紋傳感器設備中缺陷銅柱焊針的三維可視圖

　　非破壞情況下，對樣品進行斷層分析結果圖

　　此次引入蔡司Xradia 630 Versa，不僅提升了實驗室的檢測能力，也為客戶提供了更全面、更精準的解決方案。

　　CTI華測檢測擁有專業的技術團隊，可以根據客戶的產品測試需求，從方案制定、測試硬件設計、硬件制作、測試及驗證等全方位服務，可以為您提供一站式解決方案。

　　CTI華測檢測還可以提供全面的芯片性能檢測，可靠性驗證，失效分析等服務。
