在高科技飛速發展的今天，芯片作為信息技術的核心載體，其穩定性和可靠性直接關系到整個系統的性能與壽命。然而，在復雜的制造和使用過程中，芯片難免會出現失效現象。為了精準定位失效原因，提升產品質量，芯片失效分析技術應運而生，其中去層技術更是扮演著至關重要的角色。

　　去層技術就是在芯片失效分析過程中，通過物理或化學方法逐層去除芯片表面的金屬層、介質層等，以暴露內部的電路結構和故障點。這一技術如同對芯片進行手術，需要工程師具有豐富的經驗和精確的操作，以確保在去層的同時不破壞關鍵的電路結構。

　　常見的芯片內部結構通常可分為：鈍化層、氧化層、金屬層、介質層、連接孔、多晶層和硅襯底。

　　一般芯片去層流程如下：

　　1.樣品準備

　　針對需要分析的芯片進行取die、清洗、干燥等預處理，以確保樣品的表面完好便于檢查判斷并且不會對后續去層造成影響。

　　2.樣品檢查

　　使用顯微鏡等工具對芯片表面進行初步觀察并留圖，記錄可能的失效特征。

　　3.樣品去層

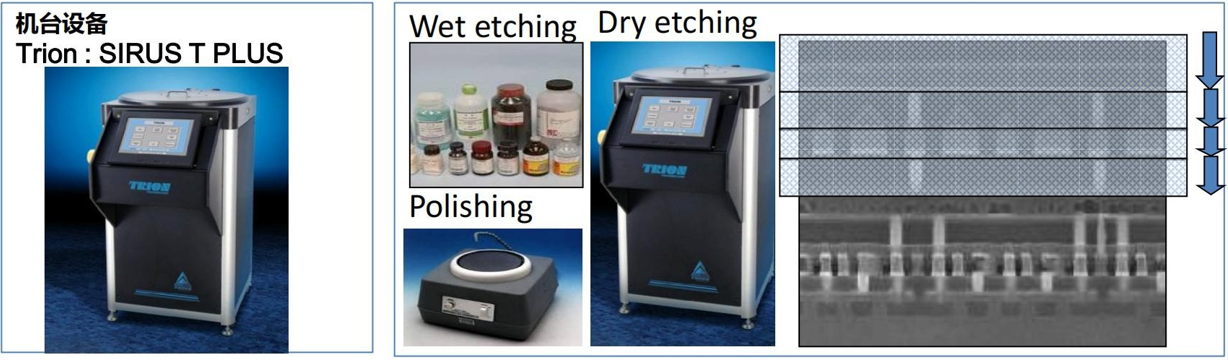

　　根據分析需求及芯片的結構，確定去層的方式和觀察的層次。去層方式我們一般分為整體去層和逐層去層。整體去層是通過酸腐蝕的方式，直接去除所有的氧化層及金屬層等結構至硅襯底，它的優點在于時效快，費用低，但是只能觀察硅襯底；逐層去層是通過交互使用不同的去層方式，一層層剝離金屬，逐層觀察所有的層次直至硅襯底。它的優點在于可直觀觀察每一層的金屬結構，但是實驗花費時間長，費用高。常見的逐層去層方式有兩種，分為干法去層與濕法去層。干法去層主要是利用反應離子刻蝕(RIE)進行刻蝕去除鈍化層、氧化層或通過機械研磨的方式研磨去除特定的層次；濕法去層則是利用特定的化學溶液與金屬發生反應進而去除金屬。針對不同層次，交替使用不同處理方式可逐層去除芯片本身多層結構。目前芯片中比較常見的金屬層材質通常是鋁制或銅制的，不同材質的金屬所選用的去層方法也有不同。

　　4.觀察與分析

　　實時觀察：在去層過程中，使用顯微鏡（如光學顯微鏡、掃描電子顯微鏡等）實時觀察芯片的內部結構與狀態。圖像記錄：拍攝留圖各層結構的圖像，以便后續分析和比較。缺陷檢測：檢查并記錄芯片內部可能存在的缺陷或異?，F(xiàn)象，如裂紋、短路、開路等。5.數據分析與報告編寫

　　數據分析：對收集到的圖像和數據進行分析，以確定芯片失效的現象并給出進一步分析的建議。報告編寫：根據分析結果編寫詳細的失效分析報告。報告包括芯片的結構描述、缺陷類型、失效現象等內容。

　　案例分享

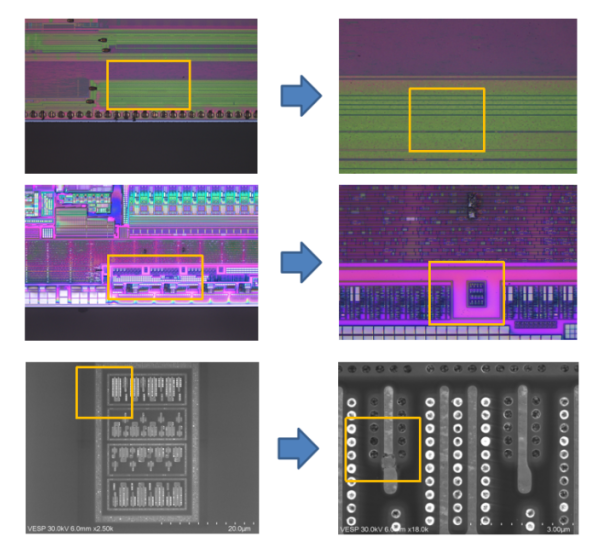

　　案例1：鋁制程逐層去層觀察

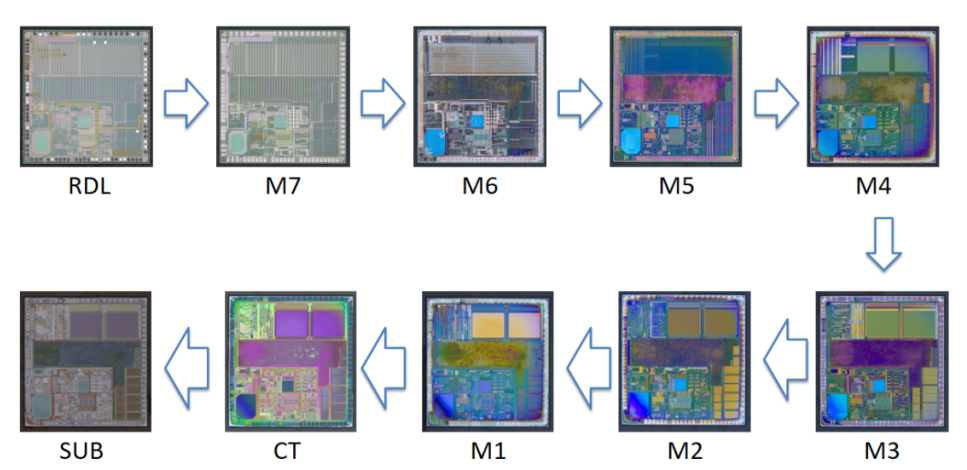

　　案例2：銅制程逐層去層

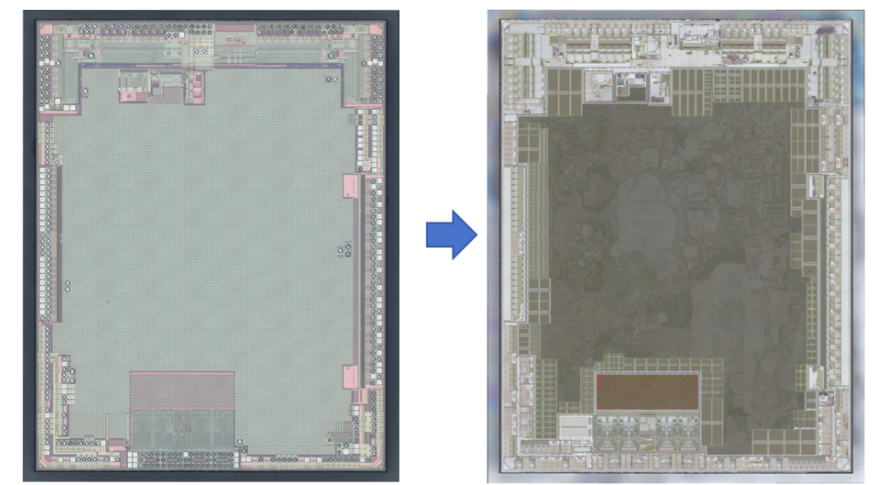

　　案例3：整體去層

　　CTI華測檢測擁有專業的技術團隊，可幫助客戶深入了解芯片的內部結構和性能，并為產品改進提供有力支持?？蔀榭蛻籼峁┓桨钢贫āy試硬件設計、硬件制作、測試及驗證等全方位服務。
