在上期我們抽絲剝繭，將完整的手環分別通過X-Ray、去塑封、截面研磨等手段將芯片逐步剝離出來，呈現其內部的結構。本期我們將通過DB-FIB（Dual-Beam Focus Ion Beam）,精準地在芯片感興趣位置（ROI）制備平整的切口，工程師們根據芯片內部的結構，判斷芯片工藝流程是否符合設計要求，例如刻蝕深度和平整度、薄膜厚度和粗糙度、金屬填充致密性等，抑或能夠在微觀尺度上進行精確的“手術”，修改電路的走向，無須復雜的工藝流程就能改變芯片的電路邏輯，當然也可以在遇到芯片失效時，針對性地在納米尺度對芯片局部作顯微失效分析。

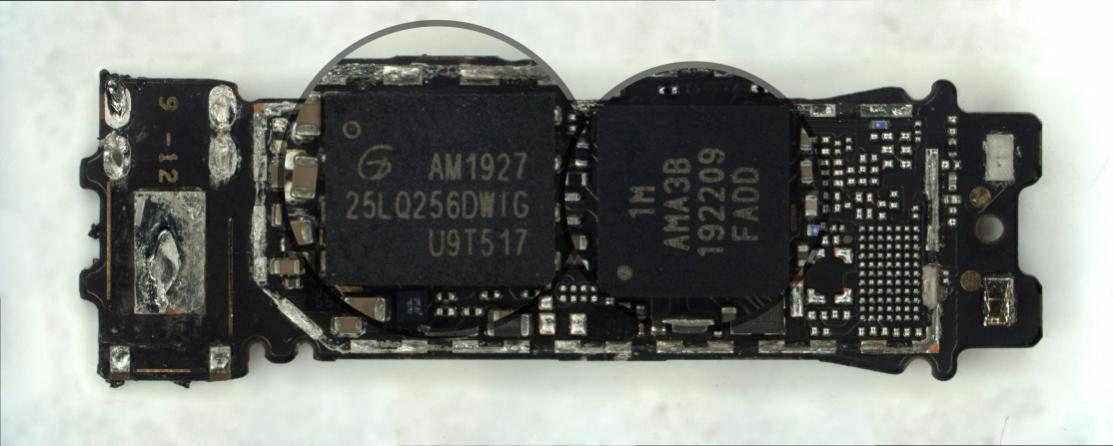

　　首先回顧一下我們今天的兩位“主角”：

　　主控芯片：

　　AMA3B是Ambiq Micro公司發布的一款自帶超低功耗藍牙模塊的MCU芯片。該器件采用ARM Cortex M4F內核，運行頻率高達96 MHz。SoC配置了1 MB的閃存，384 KB的SRAM和16 KB的緩存，在微型可穿戴設備上應用十分廣泛。工藝節點40nm，由TSMC代工，屬于成熟制程。

　　存儲芯片：

　　GD25LQ256DWIGR是來自國內某主流存儲器件生產商的NOR Flash，256M位串行閃存，32M字節，每個可編程頁面256字節。工藝節點55 nm，同屬于成熟制程。

　　本案使用的主要設備是DB-FIB，工作原理是將液態金屬鎵離子源產生的離子束經過離子槍加速、聚焦后照射于樣品表面實現成像、切割、注入以及沉積。通過這一系列操作，我們可以完成半導體分析中必備的截面切割分析、TEM樣品制備、線路修補等分析手段。本次使用的設備是來自蔡司的Cross Beam 550，清晰的分辨率以及超高的切拋效率幫助我們迅速準確地完成樣品制備和電子顯微分析。

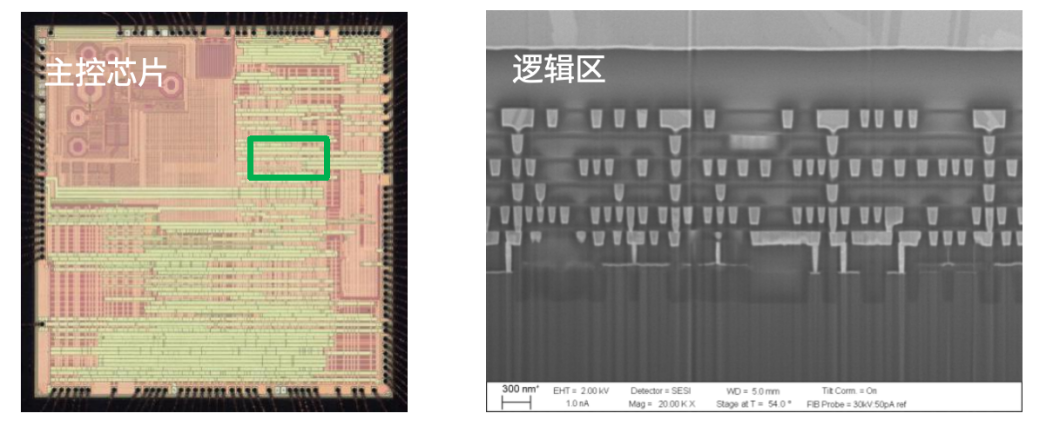

　　如上圖，是主控芯片邏輯區域用FIB切出的截面效果，相較于傳統機械研磨更加平整，且非晶損傷小，在便于觀測的同時也提供了更精準的定位（平面或垂直方向）。

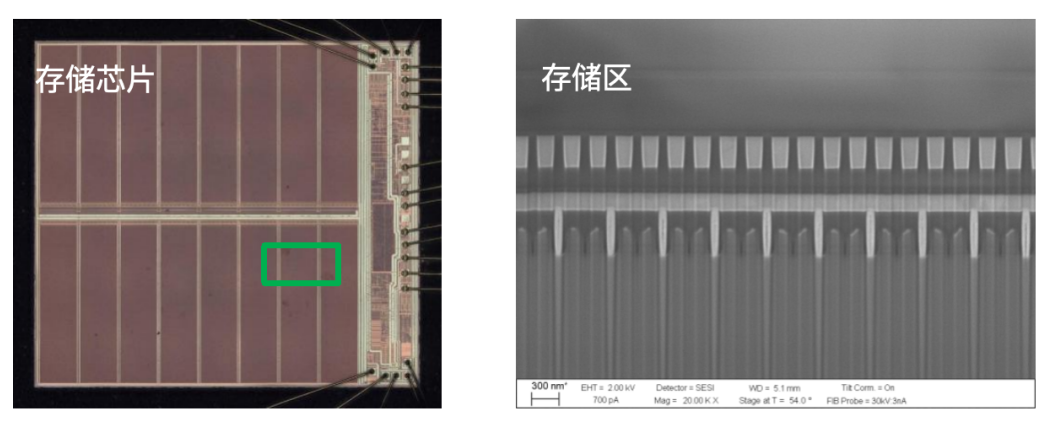

　　對于存儲芯片，可以通過截面的SEM 清晰地觀察到M2,M1,Contact以及Control gate的微觀結構。但由于metal line的“窗簾效應”，如需對襯底表面的floating gate做更細致地觀測，可以采用lift-out工藝倒置切割后觀測。除此以外，利用FIB/SEM，也可以協助進一步探究表帶在日常佩戴過程中是否會析出不利于身體健康的成分，可以利用OM和SEM在不同倍率下觀察硅膠表帶的表面，看看經過長時間佩戴之后是否有異常殘留物，也可以使用EDS能譜進行化學組分分析。

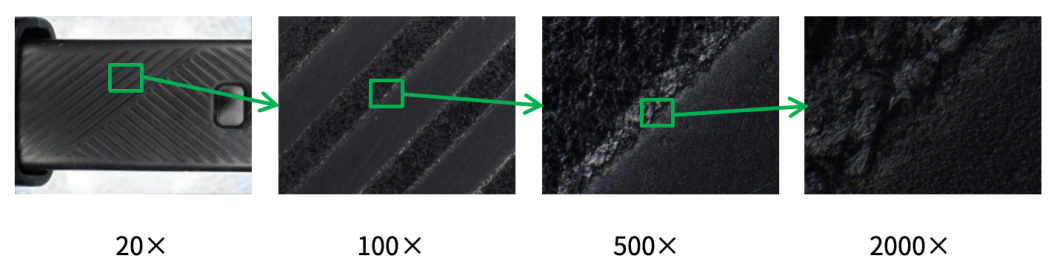

　　OM分析：

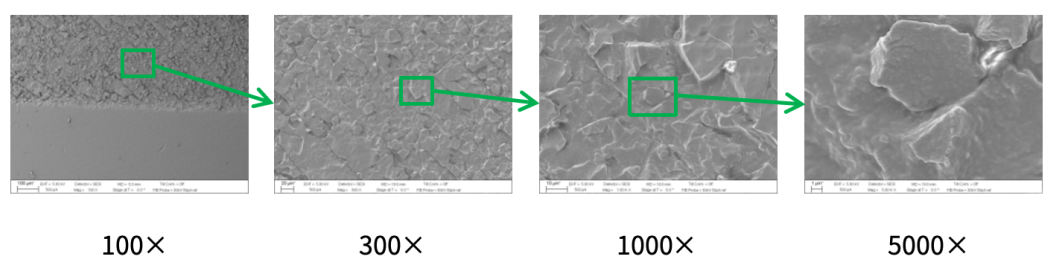

　　SEM分析：

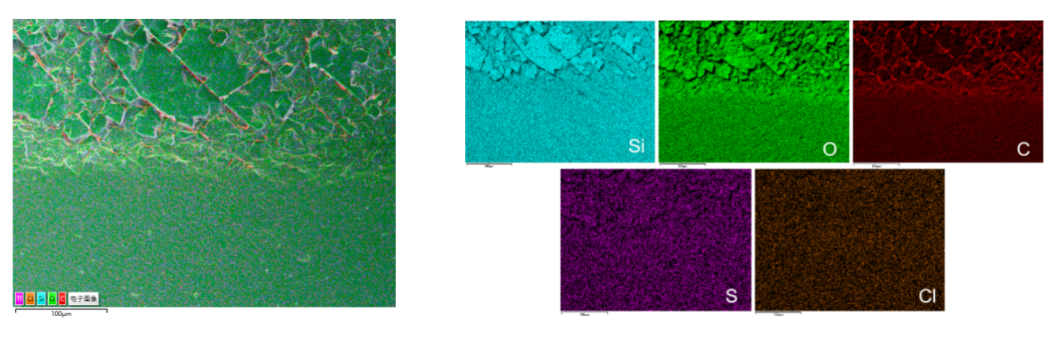

　　SEM/EDS分析：

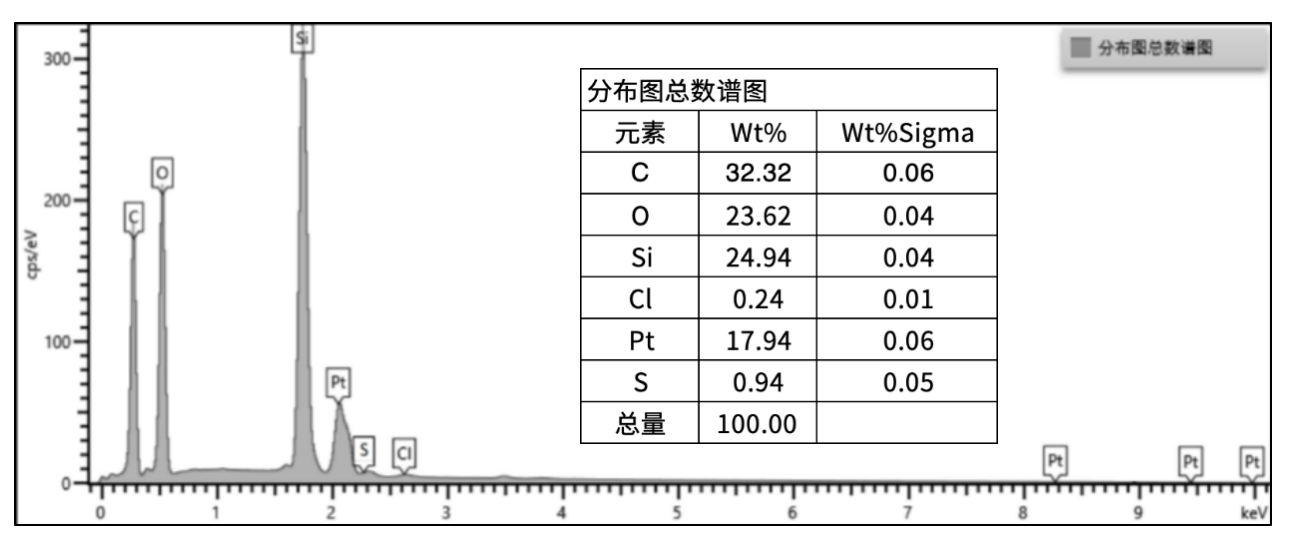

　　在電子顯微鏡下，我們先進行了不同倍率的形貌觀察，后續采集了X射線能譜，檢測到表面只有C、O、Si等硅膠常見元素，而Cl可能來自人體分泌的汗液殘留。

　　通過使用EDS能譜，我們可以獲知樣品中存在的元素，并且通過進一步的譜圖分析，可以半定量獲取元素含量和分布情況。這在半導體分析中是至關重要的，經驗豐富的工程師根據異常出現的位置及元素種類，判定位半導體工藝流程中可能出現的各類問題。

　　失效分析是檢測芯片可靠性的關鍵步驟，它可以幫助我們識別芯片失效的根本原因，對于保證產品可靠性、優化生產流程、降低維修成本以及預防未來類似問題具有重要意義。CTI華測檢測可提供擁有完善的芯片、半導體器件失效分析工具，可提供完善的失效分析服務，測試數據準確可靠。同時，CTI擁有完備的實驗室信息管理系統，能夠保障每個服務環節的高效、保密運轉，為客戶提供專業、便捷的檢測分析服務。
