超聲被認為是醫學成像中最有價值的診斷工具之一，它速度快、成本低，此外它不利用電離輻射和磁場，所以比其他成像技術更安全。根據GrandViewResearch統計，2021年全球超聲設備市場規模為79億美元，預計從2022年到2030年將以4.5%的復合年增長率增長。由于用于診斷成像和治療的超聲設備的采用率上升，加上慢性和生活方式相關的疾病將進一步推動市場增長。此外，對微創手術的需求不斷增長和超聲成像技術的技術進步是推動超聲影像市場發展的一些關鍵因素。

　   超聲影像診斷設備介紹

　　超聲影像診斷設備，是根據超聲波原理研制的一種臨床診斷設備，會涉及到微電子技術、計算機技術、信息處理技術、聲學技術及材料科學，是多學科邊緣交叉的結晶，是理工醫相互合作與相互滲透的結果。迄今超聲成像與X-CT、ECT及MRI已被公認為當代四大醫學成像技術。

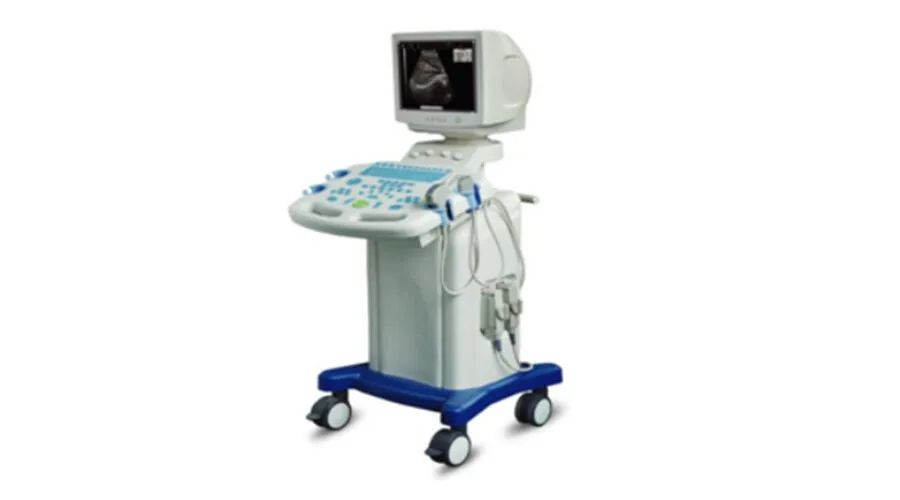

　　結構組成：主要分為主機、超聲探頭以及顯示器/外圍設備三大子系統，其中超聲探頭與主機中的波束合成芯片是整個設備中最為核心的兩大部件，產品外觀照片如圖1所示：

　  醫學超聲成像原理

　　超聲波在不同介質中傳播時會產生波形的轉換，而人體是一個非均勻介質，由骨骼、空氣、體液、肌肉組織等組成。超聲波在非均勻性組織內傳播或從一種組織傳播到另一種組織時、由于兩種介質阻抗不同（介質的密度和聲速不同形成聲學界面），在界面上形成反射和投射，根據反射回來的超聲波可以確定不同組織的邊界。

　　同時，因為超聲波在介質中傳播時，隨著距離增加，超聲波能量逐漸減弱，該現象被稱為衰減，衰減可以分為三種，即擴散衰減、散射衰減、吸收衰減、其中散射衰減與晶粒密切相關，吸收衰減也和介質特性密切相關，可以確定組織成分，從而可以用來確定組織的構成。

　   醫學超聲成像的特點

　　目前，超聲醫學成像診斷儀的種類非常繁多，它們的突出特點是：①對人體無損傷，這也是與X線診斷最主要的區別，因此特別適合于產科與嬰幼兒的檢查；②能方便地進行動態連續實時觀察，在中檔以上的超聲診斷儀，多留有影像輸出接口，使影像易于采用多種形式（錄像、打印、感光成像、計算機存儲等）留存及傳輸與交流；③由于它可以采用超聲脈沖回聲方法進行探查，所以特別適用于胸部臟器、心臟、眼科和婦產科的診斷，而對骨骼或含氣體的臟器組織如肺部，則能較好地成像，這與常規X線的診斷特點恰恰可以互相彌補；④從信息量的對比上看，超聲診斷儀采用的是計算機數字影像處理，目前較Ｘ線膠片記錄的影像信息量和清晰度稍低。

　　超聲醫學影像設備分類

　　1、Ａ型超聲診斷儀：將產生超聲脈沖的換能器置于人體表面某一點上，聲束射入體內，由組織界面返回的信號幅值，顯示于屏幕上，屏幕的橫坐標表示超聲波的傳播時間，即探測深度，縱坐標則表示回波脈沖的幅度（amplitude），故稱A型。是最基礎的超聲診斷儀，用于測量器官的徑線，以判定其大小，可用來鑒別病變組織的一些物理特性，主要用于顱腦的占位性病變。

　　2、Ｍ型超聲診斷儀：將A型方法獲取的回波信息，用亮度調制方法，加于CRT陰極（或柵極）上，并在時間軸上加以展開，可獲得界面運動的軌跡圖，尤其適合于心臟等運動器官的檢查。

　　3、Ｂ型超聲診斷儀：又稱B型超聲斷面顯像儀，它用回波脈沖的幅度調制顯示器亮度，而顯示器的橫坐標和縱坐標則與聲速掃描的位置一一對應，從而形成一幅幅亮度（brightness）調制的超聲斷面影像。故稱B型。B型超聲診斷儀又可分為如下幾類：①扇形掃描B型超聲診斷儀----包括高速機械扇形掃描、凸陣扇形掃描、相控陣扇形掃描等；②線性掃描B型超聲診斷儀；③復合式B型超聲診斷儀----它包括線性掃描與扇形掃描的復合以及A型、B型、D型等工作方式的復合，極大地增強了B型超聲設備的功能。是目前最常見的超聲儀，常用于探測組織情況。

　　4、Ｄ型超聲多普勒診斷儀：利用多普勒效應，檢測出人體內運動組織的信息，多普勒檢測法又有連續波多普勒（CW）和脈沖多普勒（PW）之分。適用于觀察組織的動態信息。

　　5、Ｃ型和Ｆ型超聲成像儀：C型探頭移動及其同步掃描呈“Z”字形，顯示的聲像圖與聲束的方向垂直，即相當于X線斷層像，F(xiàn)型是C型的一種曲面形式，由多個切面像構成一個曲面像，近似三維圖像。

　　6、超聲全息診斷儀：它沿引于光全息概念，應用兩束超聲波的干涉和衍射來獲取超聲波振幅和相位的信息，并用激光進行重現出振幅和相位。

　　7、超聲ＣＴ：超聲CT是X-CT理論的移植和發展，用超聲波束代替X射線，并由透射數據進行如同X-CT那樣的影像重建，就成為超聲CT，其優點：①無放射線損傷；②能得到與X-CT及其它超聲方法不同形式的診斷信息。

       超聲探頭類型及應用部位

　　在超聲影像診斷過程中，超聲探頭是超聲診斷設備的重要構成部分，是超聲波檢測診斷過程中發射和接收超聲波的裝置。探頭的性能直接影響超聲波的特性，影響超聲波的檢測性能，因此探頭在超聲影像診斷中尤顯重要。

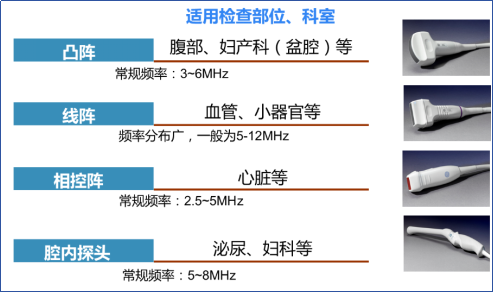

　　超聲探頭中的一些常規探頭主要包括四大類：單晶體凸陣探頭、相控陣探頭、線陣探頭、容積探頭、腔內探頭。

　　●單晶體凸陣探頭：探頭面是凸面，接觸面小，成像視野呈扇形，常應用于：腹部、婦產、肺部等相對部位較深的臟器。

　　●相控陣探頭：頭面是平面，接觸面小，近場視野最小，遠場視野大，成像視野呈扇形，適用于心臟。線陣探頭：探頭面是平面，接觸面大，成像視野呈矩形，成像分辨率高，穿透力相對較低，適用于：淺表的血管、小器官、肌骨等檢查。

　　●容積探頭：容積探頭是在二維圖像的基礎上，將連續采集的空間分布位置，經過計算機重建算法，從而獲得完整的空間形態。適用于：胎兒面部、脊柱和肢體等。

　　●腔內探頭：腔內探頭，具有頻率高，圖像分辨率高等特點，不需充盈膀胱，探頭緊貼受檢部位，使盆腔器官處于聲束的近場區域，圖像更清晰。
